老黄讲干式第五十五期：为什么湿式地暖不宜做地面调温，而干式地暖却可以？

疫情后，随着人们对夏季空调舒适度要求的提高，暖通行业呈现出地面调温和顶面辐射两大产业热点。为提高两联供夏季空调的舒适度，不惜通过增加混水泵站和变水温控制，实现地面供冷，简称地冷或地面调温；为消除室内风机盘管噪音，发挥辐射供冷的舒适优势，增加房间顶面辐射板，或增加新风除湿系统，达到暖通天花板级的五恒系统环境。如何做好夏季地面调温，已成为南方两联供升级成败的关键，本文重点分享如何做好分户式两联供的地面调温？

一、湿式地暖的地面辐射供冷量相对较低

依据清华大学刘晓华教授《辐射地板供冷量及表面温度分布的简化计算方法》中地面供冷量计算公式：Q冷=(Ta-Tm)*λ*S/L （Ta-房间温度，Tm-进回水平均温度，λ-传热系数，S-供冷表面积，L-介质厚度）。

可以看出：在相同工况下，地面辐射供冷量大小与地暖均热层的传热系数成正比，与地暖层的结构厚度成反比。湿式地暖用水泥回填层均热，传热系数是1.28 W/(m.K)，地暖回填层含贴地砖总厚度是105mm；干式地暖用铝板层均热，传热系数是237W/(m.K)，相比湿式地暖提高了180倍，含面层复合热阻比湿式地暖降低约80%，干式地暖贴地砖总厚度是70mm，因此，普通湿式地暖的地面供冷量较小，铝板干式地暖的供冷量较大。据测试资料显示，湿式地暖的标况供冷量约15W，铝板干式地暖的供冷量约35W。

二、普通湿式地暖做地面调温是概念性宣传，实际降温效果较差

湿式地暖厚度是目前所有辐射末端中最厚的，含水泥回填层和地砖地板面层的总成厚度标准是10.5cm，水泥回填层的导热率较低，含面层的复合热阻较大，地暖管径粗间距大，导致湿式地暖末端的辐射供冷量微小。夏季通18℃以上冷水，地面供冷量仅10W左右，其实际降温能力很有限，对夏季室内降温的贡献率非常微小，几乎全部依赖风盘或新风冷量来降温，开关地面调温对夏季室温没有本质影响，因此，用普通湿式地暖做地面调温，在技术上是属于概念性宣传。

三、普通湿式地暖做地面调温对面层的安全隐患

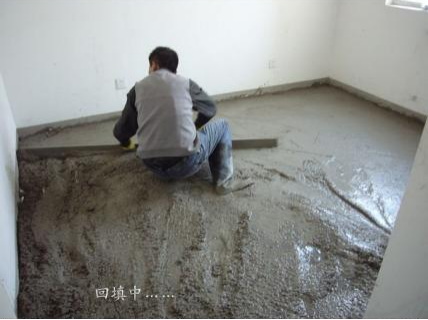

水泥回填层用于冬季地暖时，其蓄热特性仅影响地暖的升温速度、温度效果和使用费，对面层无使用安全隐患，而用于夏季地面供冷时，其蓄冷特性对地板和地砖面层存在使用安全隐患，具体如下：

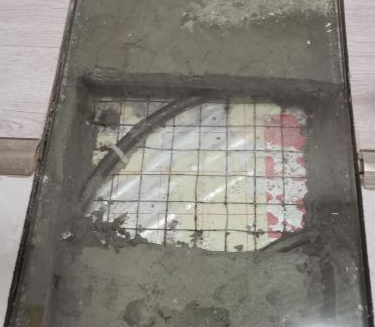

1、存在含水量超标对地板的变形霉变安全隐患：普通湿式地暖铺地板，全地板户型的水泥回填层厚度标准为4cm，混装户型地板区的水泥回填含找平垫高厚度标准为7cm，其蓄热/蓄冷量较大，夏季长时间通冷水时，水泥层会吸收空气中水蒸汽和地暖管外壁凝露水，水泥层的含水量会持续提高，导致地板含水量超标而发生变形霉变等安全隐患，水泥层含水量超标是目前暖通控制无法解决的，这也是目前专业的三恒五恒公司不推荐业主装地板的主要原因！所以，从地板使用安全角度来看，不建议在把铺地板的湿式地暖做夏季地面调温。

2、存在地砖区松动起缝隐患：普通湿式地暖贴地砖，水泥回填层与贴砖水泥粘接层的总厚度标准为7.5cm，厚度厚热惰性较大，夏季长时间通冷水做地面调温，水泥层的含水量自然会持续提高，虽然对地砖没有含水量超标问题，但水泥层冬季干燥夏季潮湿，会降低混泥土的固化强度，存在今后地砖松动隐患，且维修很困难，因此，也不建议贴地砖的湿式地暖做长时间地面调温。

四、铝板干式地暖做地面调温的技术优势

按照前面的供冷量计算公式，铝板干式地暖模块用于辐射供冷，具有以下独特的技术优势：

1、供冷量大可做良好的地面调温：干式地暖铝板均热能力强，辐射供冷量比普通湿式地暖提高一倍多，可实施18℃以上高水温地面供冷，夏天地面23℃左右，既无结露隐患，也无脚冷现象，是功能性的高效地面调温末端。

2、地板区供冷无含水量超标隐患：干式地暖铺地板，无水泥回填层，热惰性小，辐射供冷时，没有地板含水量超标隐患，18℃以上高水温供冷，地暖管外壁没有凝露水，因此，铝板干式地暖做地面调温，对地板无含水量超标的安全隐患，相反可保护地板防潮防霉变。

3、地砖区供冷无地砖松动隐患：防锈铝板干式地暖贴地砖，大幅提高了辐射均热能力，夏天18℃以上高水温供冷，不会改变水泥粘接层的含水量，因此，不存在贴砖水泥含水量超标的地砖松动隐患，相反，利用干式地暖模块的空槽锚固结构，可长期消除地砖松动隐患。

4、方便实施精准恒温控制：地面供冷不宜采用低温水，容易产生脚凉和结露隐患，控制好地冷水温至关重要，因此，普通风机盘管两联供做地冷必须采用温控中心，铝板干式地暖冷热反应快，水温控制偏差小，更适合做精准的恒温控制；如采用高水温制冷的干式风盘，或顶地高效辐射模块，可不用混水泵站温控中心，将主机出水温度设置最低17℃即可。

5、消除楼上下走动干扰隐患：干式地暖模块采用了3.5cm厚的高强度保温板复合，可为楼板减震隔音，消除了楼上下走动的干扰隐患，同时可提高地面的舒适弹性脚感。

6、供暖供冷时间长舒适度高：铝板干式地暖的供冷量大，夏季采用高水温地面调温5个多月，没有水泥回填层蓄冷的安全隐患，冬季高效地暖3个多月，没有地暖不热隐患，一年工作8个多月，可长期保持室内良好的舒适度。

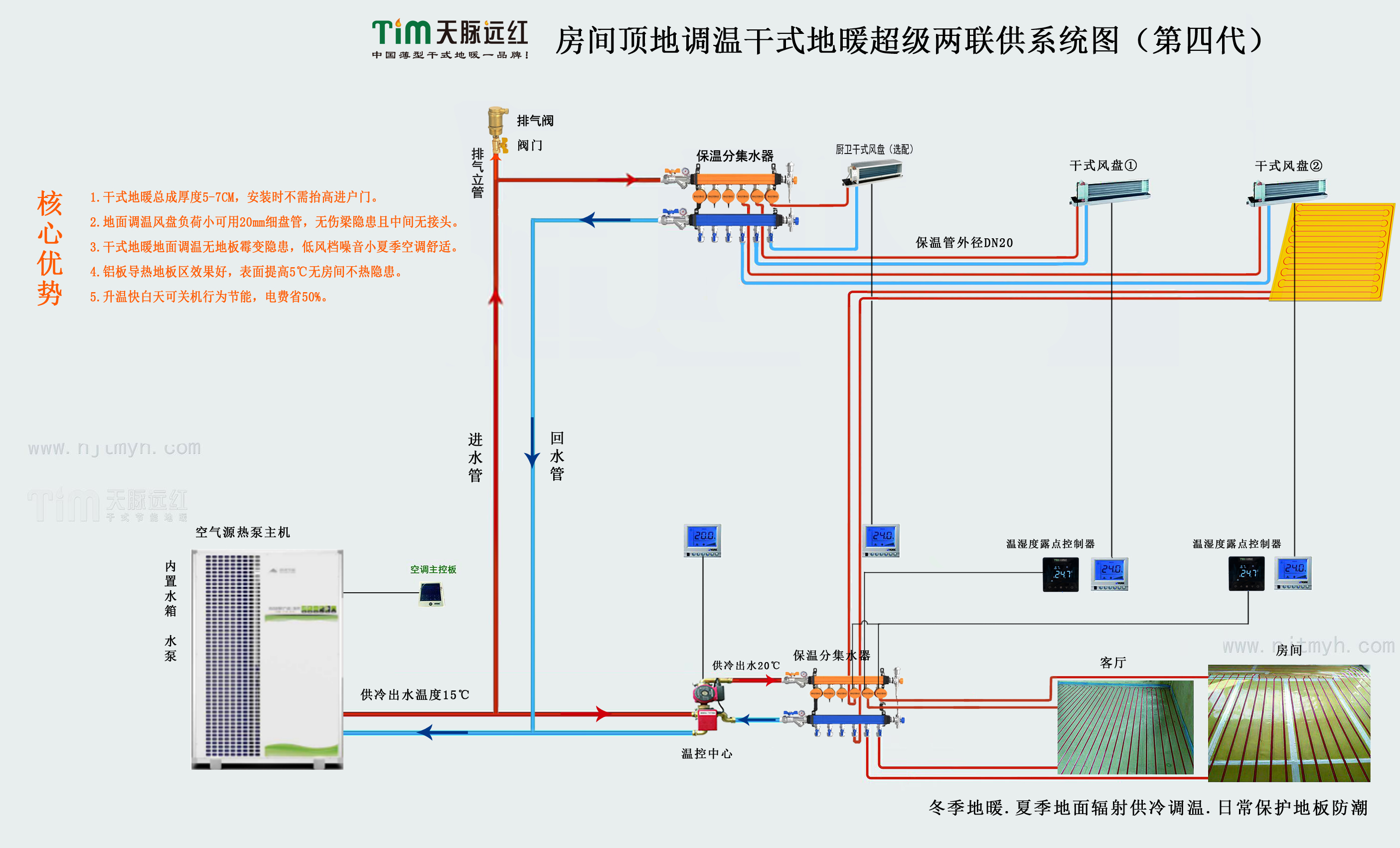

五、干式地暖地面调温带给南方两联供的应用价值

1、消除水机两联供安装时伤樑隐患：铝板干式地暖地面调温，可减少风机盘管的冷负荷，减小风盘支管外径尺寸，将正常支管保温外径40mm将至20mm左右，完全消除了穿梁打孔的伤樑隐患。

2、提高夏季空调舒适度：地面调温降低了风盘的对流制冷负荷，提高了室内辐射供冷比例，不改变室内湿度，水空调不干燥，大幅提高夏季空调的舒适度。

3、降低夏季空调噪音：地面供冷可以让空调低风档运行，现代风机盘管低风档的噪音均低于25分贝，这是人体耳朵听不到的声音，从而有效降低夏季空调噪音，达到静音空调效果。

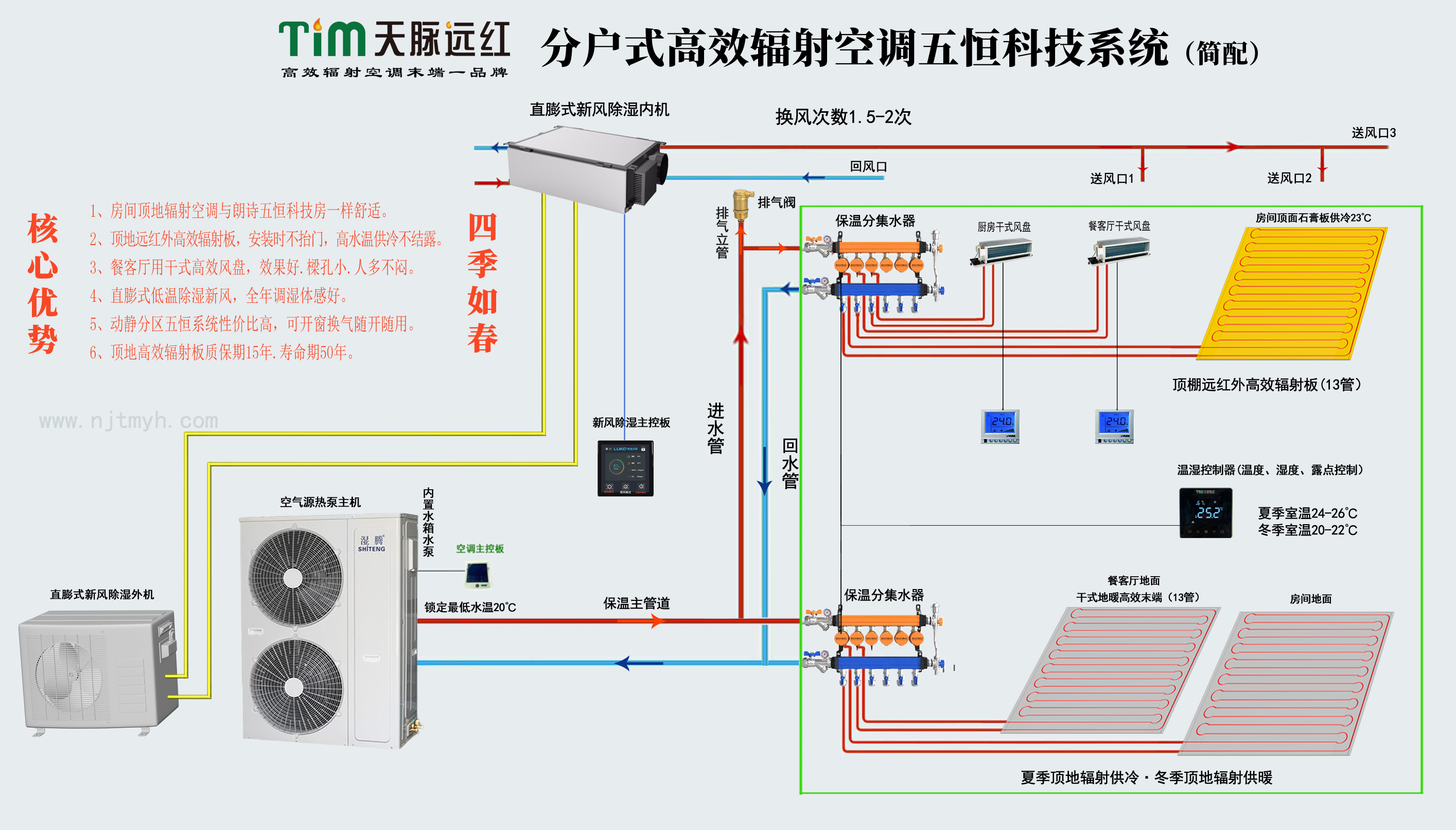

4、改善睡眠质量：地面调温有效改善了空调的舒适环境，降低室内空调噪音，有助于提高夏季睡眠质量，特别房间顶面增加了远红外辐射模块的系统，相当于动静分区的简配五恒系统。

5、消除空调病隐患：地暖地冷空调环境室内恒温，完全消除氟利昂空调噪音、干燥、吹风感强、温度不均匀等引起头昏脑胀不适感，让全家人远离空调病。

6、提高健康人居环境品质：地面调温空调具有良好的微风循环空气流组织，让人精神气爽，无空气交叉感染和漏氟隐患，相对普通氟空调，大幅提高了健康人居环境品质。

7、一地两用寿命长.安全耐用无隐患：地暖地冷同一套盘管不占空间，一地两用安全实用，每年使用期8个月、寿命期50年，智能温控地面无结露无维修隐患！

以上六方面功能既好用又实用，从根本上解决了困扰人们因空调病引起的不健康隐患，因此，地冷是打造健康两联供和健康五恒系统的关键技术。

六、带地面调温两联供的商业价值

1. 将地暖使用期由1个多月延长到8个月，可快速改变南方地暖“冬天短不太实用”的消费观念，地面调温已成为健康两联供和辐射五恒系统的新卖点，持续拉动南方两联供的高消费。

2. 在刚需空调的基础上增加干式地暖末端，是正常两联供的造价，增加的价格不大，但带给业主的舒适健康价值很大，相当于把南方空调全面升级为超静音水空调，即简易版的动静分区三恒系统，市场潜力巨大。

3.地面调温实实在在提高了夏季空调的舒适健康品质，将快速拉动南方地暖、空气源热泵、冷凝炉、干式风盘、直膨式新风除湿机、水箱管道和温控中心等优势技术产品的大发展。

七、结语

1、地面调温可提高夏季空调的辐射对流比，大幅改善空调舒适度、降低风盘噪音、简化水空调安装配件并消除伤樑隐患、进而提高睡眠质量等功能优势。

2、从供冷量大小、对地板含水量超标变形以及对地砖松动安全隐患三方面证明，湿式地暖末端不适合做地面供冷调温。

3、铝板干式地暖末端用于地面供冷调温，具有供冷量大、无地板含水量超标霉变隐患、无地砖松动隐患、为楼板减震隔音、冷热反应快便于精准控制等技术优点。
