温湿度露点控制器

一、风盘辐射露点控制器（型号：TMFD-2/风盘+辐射）



（一）主要功能

1、液晶LCD显示，继电器触点形式输出。

2、测温分辨率：0.1℃。

3、带LED背光源。

4、双设定温度。

5、防冻保护。

6、支持RS485通信。

7、按键锁功能(通过通信的方式实现)。

8、MODBUS RTU通讯协议，波特率4800/9600/19200，默认值：9600。

9、支持顶辐射+地辐射+有源除湿信号、辐射+风盘两套空调控制系统。

10、支持参数掉电记忆功能。

（二）主要技术参数

1、输入电源：AC220V±10%

2、自身功耗：＜1W

3、最大负载：3A(阻性负载)

4、测温精度：1℃；湿度测量精度：5%

5、存储运输环境：-20℃～70℃，相对湿度＜93%

6、工作环境：-10℃～60℃

7、安装尺寸：标准86暗盒

（三）操作说明

1、开/关机操作：短按键切换开机/关机。关机后关闭风机和阀。

2、工作模式设置：开机状态下，短按键切换工作模式：制热制冷。

3、设定温度：开机状态下，短按“+”/“-”进入修改设定温度界面，然后通过“+”/“-”键来修改设定温度，每按键一次设定温度变化0.5℃；可通过长按“+”/“-”键实现快速修改。

4、设定范围：10℃～35℃，出厂默认设定温度为28℃。

5、查看露点温度：开机状态下，长按3秒，可进入露点温度显示界面，正中间显示露点温度；右下角露点设定温度。



二、全辐射露点控制器（型号：TMDD-1/辐射+辐射）

（一）产品简介

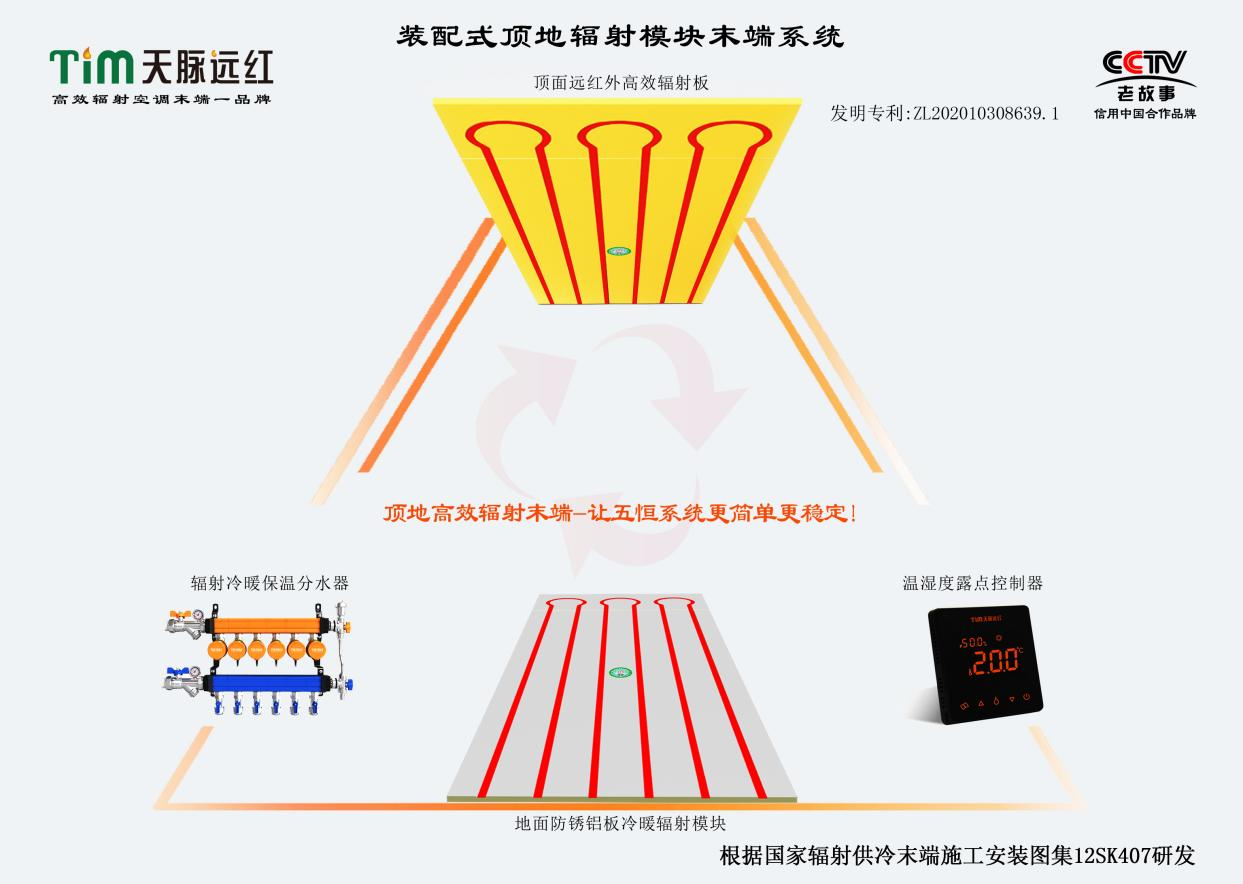

全辐射露点控制器是针对顶地高效辐射末端设计的房间温度露点控制器，通过室温与设定温度比较及露点对比，对保温分水器的电动阀进行精准控制，达到调节室内温度、防止结露隐患目的，动态显示各房间温湿度和露点温度，在表面将要结露前，提前关闭进水阀，实现智能防结露控制，是目前最为先进的温控器。可通过458协议与热泵主机、新风除湿机联控。五恒系统分室控制可采用露点控制器+多参数传感器显示屏的简化模式，降低业主操作难度。



（二）使用要点

露点控制器具有温湿度显示、防结露控制和联控主机功能，防结露防的是装有辐射板的表面结露，而不是室内空气结露（如室内空气结露了，辐射板表面早已结露），为了保证供冷表面不结露，安装时必须将外置露点传感器放置在弯头铝板回水槽内，用胶带粘接沟槽内壁，与水管距离8cm左右，此处所测温度与石膏板表面温度很接近。

（三）技术参数

1、输入电源：AC220V±10%

2、自身功耗：＜1W

3、最大负载：3A(最大可连接4个执行器)

4、测温精度：0.5℃、湿度测量精度：5%

5、存储运输环境：-20℃~70℃，相对湿度＜93%

6、工作环境：-10℃~60℃

7、安装尺寸：标准86暗盒

（四）主要功能及优点

1、钢化玻璃面板，VATN高清显示屏，效果好，寿命长。

2、电容触摸按键，轻触实现功能操作。

3、具备夏季防结露、冬季防冻保护功能。

4、具有键盘锁功能，防止他人误操作。

5、具有掉电记忆功能，通电恢复断电前工作状态。

6、测温分辨率0.1℃，温度控制带宽可调。

7、带LED背光源，供暖模式可变暖色光。

8、双辐射系统，可两级同时启动，带宽可调节。

9、带有RS485通信接口，配套智能系统远程控制。

（五）操作说明

1、开／关机操作：短按键切换开机／关机。

2、工作模式设置：开机时短按键切换制冷制热模式：制热／制冷。

3、设定温度：开机后短按“△”／“▽”进入修改设定温度界面，通过“△”／“▽”键来修改设定温度，每按键一次设定温度变化1℃，设定范围：5℃～35℃。

4、查看露点及外置传感器温度：开机后长按中间水滴键约三秒，可进入露点/外置探头温度查看界面，中间显示测量的外置温度，左上方闪烁显示的是动态露点温度。
