实木地板专用干式地暖模块系列

产品介绍

一、实木地板专用干式地暖模块

1、产品简介

实木地板专用干式地暖模块主要分为环保地楞型干式地暖模块和远红外地楞型干式地暖模块。



                       环保地楞型干式地暖模块                                                                   远红外地楞型铝板干式地暖模块

环保地楞型干式地暖模块采用铝板、防腐型专利隔热反射布和高密度环保挤塑板三层复合而成；远红外地楞型干式地暖模块采用铝板、天脉纳米竹炭纤维远红外发射布和高密度环保挤塑板三层复合而成。模块标准厚度3.5cm（可定制），抗压强度250Kpa(相当于25吨/㎡)。单管槽大面积三层联体万能结构，具有完全绝热、免切地楞施工便捷、地暖环保、平衡水阻力等独特优势。大幅提高了干式地暖环保性能，并有效消除地板异响。

2、模块参数

1）地楞型干式地暖模块地暖总成厚度约5cm（湿式地暖标准厚度10cm），表面不需水泥回填，节省10-15天回填养护期。

2）地楞型干式地暖表面升温 30分钟左右（湿式地暖6-8小时左右），表面温升加快6小时左右，即开即热采暖更便捷。

3）在同样水温下地板表面温度30℃左右，相对湿式地暖地板面提高5℃左右，房间温度提高2℃左右，散热量146W/㎡。

4）背面不透热，湿式地暖背面透热6℃左右，塑料模板透热8℃左右。相对湿式地暖保温节能25%以上，行为节能50%以上。

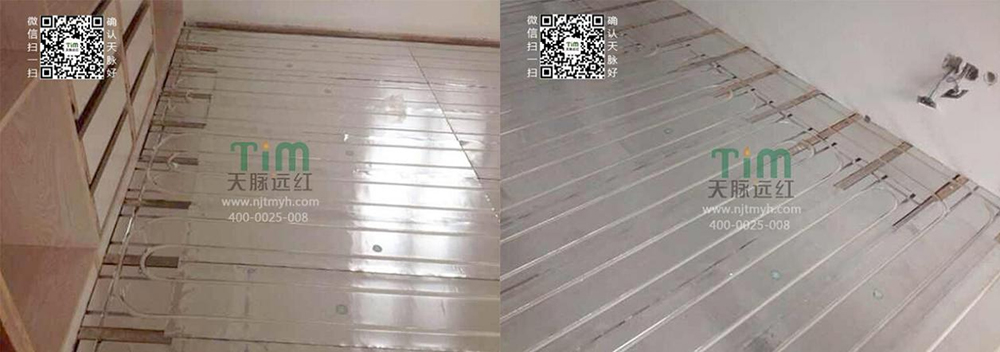

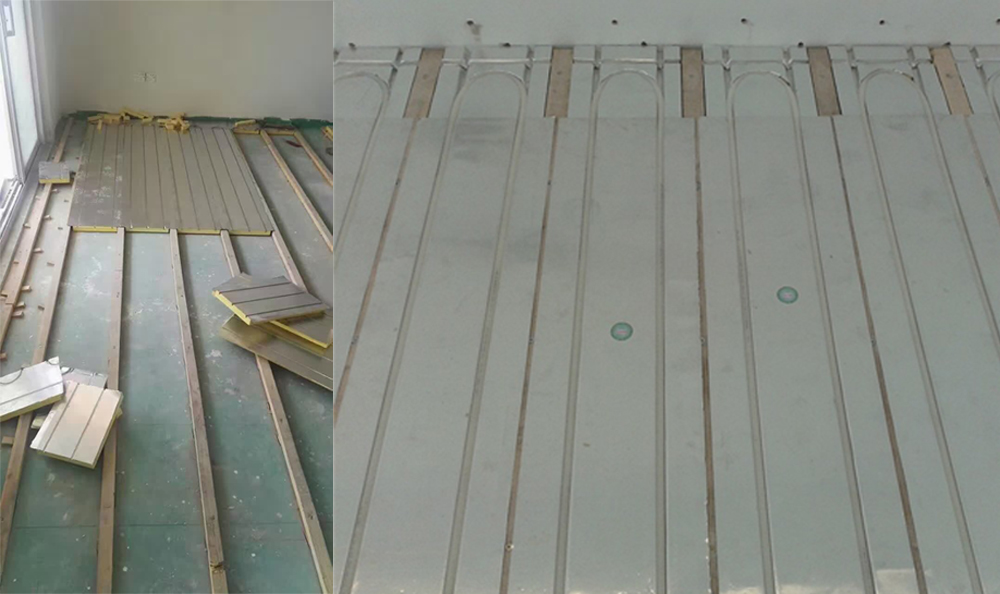

地楞型干式地暖模块施工现场

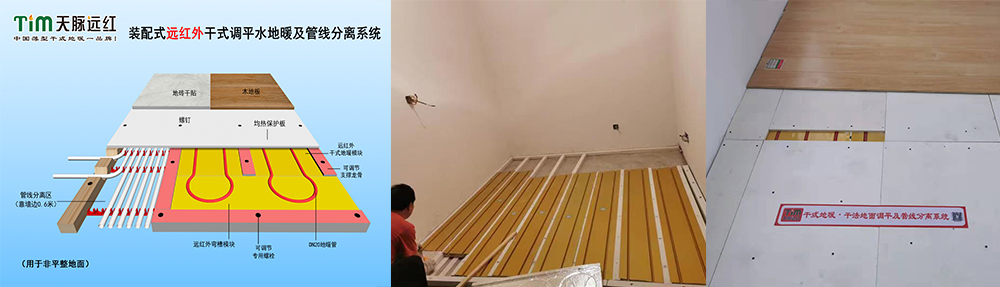

3、地楞型模块广泛应用于装配式调平地暖及管线分离系统中

装配式调平地暖是采用地楞型干式地暖模块、调平龙骨和均热保护板等新材料架空铺设，不需要水泥回填和湿法地面找平，具有地面保温、防潮、减震、隔音等多项功能的高效薄型地暖。表面直接铺地板或地砖，总成厚度约5cm，调平龙骨和均热保护板为干法找平地面系统，采用无机防火玻镁板等材料制作，分为左右架空型和上下架空型两种做法。

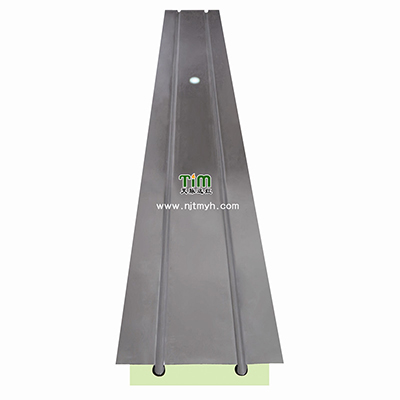

二、环保地楞型铝板干式地暖模块

产品名称：环保地楞型干式地暖模块

产品编码：TB3530

型号规格：TB35-300-1800/16-150

外观尺寸：长1800宽300厚35（管间距150mm）

专利号：ZL202020589219.0

产品品牌：天脉远红



1、结构简要：采用金属铝板、天脉隔热反射布和高密度挤塑板三层复合而成，模块厚度3.5cm。

2、核心优势：无需豆石水泥回填，表面直接铺地板和地砖干贴，不影响装配率；干法地面调平施工效率高；地暖环保无热挥发安全隐患；管线分离的装配率高，沟槽龙骨施工简单。

3、应用场合：广泛应用于装配式建筑、家装高端地暖、架空地面、非平整地面及管线分离场合，尤其适合表面铺设实木地板的水地暖场合。

4、安装工艺：本模块嵌入安装在地楞空间内，由地楞找平地面，对地面平整度没有要求。安装好地楞后装地板前一天进场铺设，地楞间净空间距为26cm。

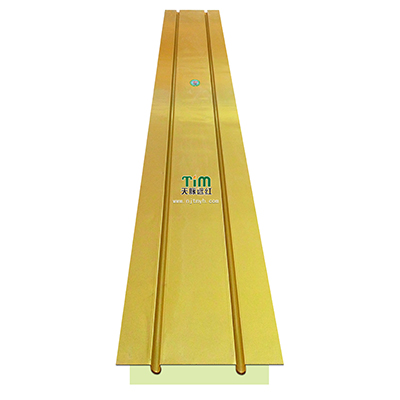

三、远红外地楞型铝板干式地暖模块

产品名称：远红外地楞型铝板干式地暖模块

产品编码：TYB3530

型号规格：TYB35-300-1800/16-150

外观尺寸：长1800宽300厚35（管间距150mm）

远红外指标：远红外发射率0.87

专利号：ZL202020588787.9

产品品牌：天脉远红



1、结构简要：采用金色铝板、纳米竹炭纤维远红外发射布和高密度挤塑板三层复合而成，模块厚度3.5cm。

2、核心优势：无需豆石水泥回填，表面直接铺地板和地砖干贴，不影响装配率；干法地面调平施工效率高；地暖环保无热挥发安全隐患；管线分离的装配率高，沟槽龙骨施工简单；铝板均热+低温远红外线径向辐射换热，地暖效果更优越，具有理疗养身功效。

3、应用场合：广泛应用于装配式建筑、家装高端地暖、架空地面、非平整地面及管线分离场合，尤其适合表面铺设实木地板的水地暖场合。

4、安装工艺：本模块嵌入安装在地楞空间内，由地楞找平地面，对地面平整度没有要求。安装好地楞后装地板前一天进场铺设，地楞间净空间距为26cm。
