一、装配式顶地高效辐射空调五恒森林氧吧系统简介

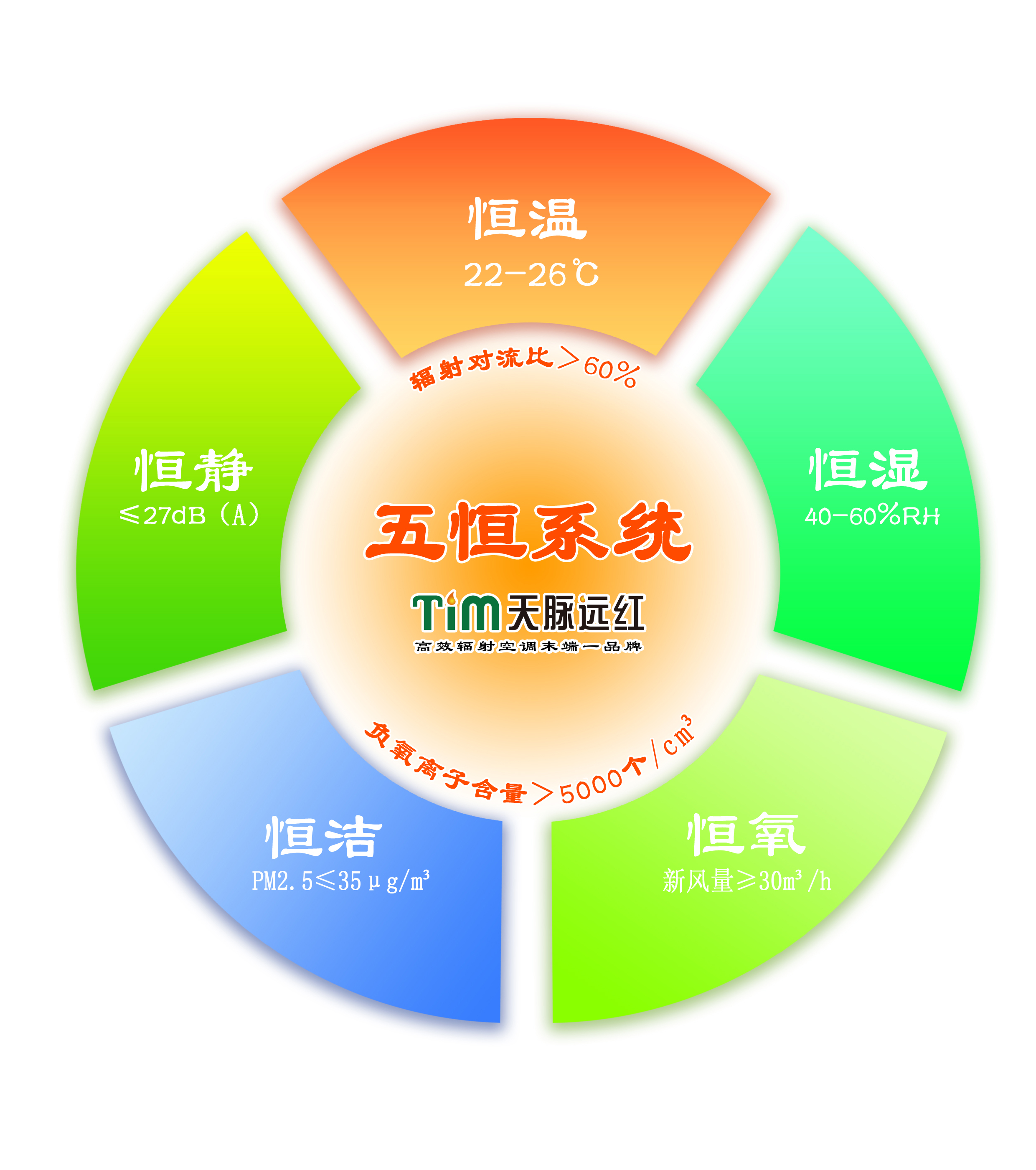

采用先进的暖通和负氧离子技术，实现以辐射为主、对流为辅的分户式顶地辐射空调系统，配合直膨式新风除湿空气处理系统，可实现室内恒温、恒湿、恒氧、恒静、恒洁的健康人居环境系统。负氧离子含量＞5000个/cm³达到森林氧吧标准；其辐射对流比＞60%，与人体的辐射对流散热比相当，体感舒适度极佳，高于集中式毛细管五恒科技房。
本系统由空气源热泵主机、顶地高效辐射末端和直彭式新风除湿机三大部分组成，采用顶地全铝板均热+顶面远红外辐射而更加高效，具有铺设面积大、供冷供热量大、惰性小反应快、可开门窗、高水温供冷无结露隐患、厚度薄不占层高等技术优点，可实现夏季18℃以上高水温供冷和冬季28℃以上低水温供暖，全年恒温范围22℃-26℃、恒湿范围40%-60%，是传统毛细管辐射空调的技术升级。
二、顶地高效辐射空调五恒系统末端简介
是针对装配式高效辐射空调五恒系统研发的高效辐射末端，由顶地高效辐射模块、保温分集水器和温湿度露点控制器三部分组成。具备高效冷暖辐射、温湿度分室控制、防结露安全控制三大功能，可实现夏季18℃以上高水温供冷和冬季28℃以上低水温供暖（发明专利ZL202010308639.1）,配套新风除湿机，可营建高效稳定的恒温、恒湿、恒氧、恒静、恒洁五恒科技系统，是传统毛细管辐射末端的技术升级。具有冷暖辐射量大、保温好、系统节能、铝板均热冷热响应快、夏季供冷无结露隐患、冬季供暖无死角、中间无接头无漏水隐患、施工简单高效、产品高端先进、系统安全稳定、使用寿命长等独特优势。
三、顶地高效辐射空调五恒系统末端10项技术优势
1.辐射量大可高水温供冷：全铝板均热+远红外辐射，法向发射率高达0.87，径向辐射效率高，顶地标况供冷量高达130W，可实现夏季18℃以上高水温供冷，和冬季28℃以上低水温供暖，比普通毛细管辐射供冷水温提高约5℃，从根本上消除结露隐患，可开窗换气。
2.末端简单系统更稳定：远红外辐射板将顶地保温和高效辐射相结合，导热率比水泥石膏提高了180多倍，省去了大量接头和地面水泥回填层，省掉了混水泵站和联控，可根据房间温湿度及露点温度直控分水器，系统简单稳定性高，辐射模块质保期15年，寿命期50年。
3.铺设面积大可主机直供末端：顶面和地面均可满铺，铺设面积比毛细管提高了2倍多，水容量提高了4倍多，相当于管道式水箱，可锁定主机最低出水18℃直供末端，让辐射系统更高效。
4.超薄不占室内层高：顶面辐射板安装在梁上部房顶，不占樑下净高度；地面辐射模块厚度3.5cm，不用水泥回填，铺地板地砖总厚度5-7cm，无需抬高防盗门。
5.顶地保温系统节能50%以上：顶地铺设高效辐射板，相当于做了顶地厚实保温层，可降低空调负荷约40W，保温节能+随时开关行为节能，比湿式地暖空调节能50%以上。
6.顶地铺设室内减震隔音：辐射模块具有良好的减震隔音性能，顶地满铺室内隔音效果好，让家更安静且脚感舒适。
7.中间无接头无渗水隐患：盘管中间无接头，完全符合国家标准JGJ142-2012要求，根除了吊顶辐射板大量接头的长期渗水隐患。
8.管径粗水流输配更顺畅：采用外径13内径10盘管，每回路最大可盘15平方，相比外径4.2mm、每回路盘4平方的毛细管末端，水流更顺畅且无气堵隐患，13管打孔对梁无任何伤害。
9.无地板响声和地砖松动隐患：采用250KPa高强度保温板与铝板复合，抗压强度高达25吨/平方，可满足任何家居承重，大面积三层联体模块解决了地板响声问题，防锈铝板模块解决了贴地砖的抗水泥腐蚀和松动隐患问题。
10.模块化施工高效无隐患：采用装配式干法施工，顶面用九厘板自攻螺钉固定辐射板工艺，地面采用简易施工三步骤工艺，效率高且无装修配合隐患。
四、装配式顶地高效辐射末端施工工艺及验收规范
（一）顶墙装配式远红外辐射模块石膏粉刷施工流程
1、固定辐射模块：按照设计施工图，先在辐射模块背面点粘少量发泡剂，用8cm长带垫片的膨胀螺钉（已标配），将辐射模块依次固定在顶面或墙面，600*1800的直槽模块一般采用6个膨胀螺钉,300*1800的弯头模块采用3个膨胀螺钉，按固钉尺寸图固定服帖。
2、嵌管道注水试压：按图用橡胶锤将DN13管嵌入模块沟槽，管间距100，每回路最大管长85米，16平方以内用一分二适配器，可在模块上直接钻孔预留照明灯线或筒灯孔（无主灯设计的，可吊顶一层九厘板，固定模块后钻孔预留。连接保温分水器后注水试压，开机供冷排气时需设定高水温25℃以上，避免低水温管道结露。如顶面的保温分水器放置在地柜里，必须安装1根排气立管。如餐客厅加配干式风盘的，可用16地暖盘管直接并联到保温分水器安装，一管到底连接干式风盘，可省去风盘的水路检修口预留。
3、粉刷石膏面层和负氧离子涂料：按导热石膏粉刷工艺规范，先涂刷一层界面剂后粉刷导热石膏2遍共3-5mm，干透后刮腻子，打磨后滚涂负氧离子涂料2遍。
验收标准：
1）严格按固钉尺寸图施工，直槽模块和弯头模块的最大钉距不大于80cm。
2）固定辐射模块须用带圆垫片8cm长的Ф8膨胀螺钉，垫片直径不小于1.5cm,垫片固定后不能凸出铝板表面1.5mm。
3）辐射模块所有拼缝处用铝箔胶带粘贴。
4）嵌入DN13盘管，管道不凸出铝板表面1.5mm，每回路最长不超过85米，按需预留好照明灯线。
5）石膏粉刷及面层按相关规范验收。
（二）顶墙装配式远红外辐射模块铺石膏板施工流程
1、固定九厘板条或龙骨：用膨胀螺钉或带垫片美固钉(8*80),在顶面牢固固定九厘板条或轻钢龙骨，20CM宽的板条可间隔留空20cm间距，轻钢龙骨间距正常30CM,固钉间距不大于60cm。（首次施工可采用九厘板满铺，降低固定面层施工难度）
2、固定辐射模块：用4cm长自攻螺钉固定远红外辐射模块，方向与九厘板条垂直。干式风盘水阻与13管辐射末端相当，可用16管并联保温分水器，一管到底可省去风盘检修口预留。
3、嵌管道注水试压：按图嵌入13盘管，每回路最大管长度100米，14平方以内用一分二适配器，用裁切铝板弯头预留照明灯线，开机排气时需设定最高水温。如顶面保温分水器放置在地柜里，必须安装1根排气立管。
4、固定面层：用5cm长自攻螺钉固定石膏板，石膏板裁切尺寸600*2400，可确保固定石膏板时不误伤管道，方向与九厘板条垂直。
如采用木饰面板、集成墙板、石膏喷浆或粉刷，按相关工艺施工。
（三）地面干式地暖模块施工及验收
地砖区干式地暖铺设：
第一步：整平地面。地砖区对地面无平整度要求，装修公司对地面整平即可，中间不能有线管。
第二步：铺模块。先在地面铺设一层防潮垫，按图摆放防锈铝板地暖模块（3cm厚），对槽铺设服帖，遇局部起拱用发泡剂点粘固定，根据房间尺寸裁切模块满铺。
第三部：盘管道排气试压。用脚踩入Dn13专用管，拼缝处用铝箔胶带，连接分水器，注水试压，开机排气的制冷出水温度设为最高。
验收标准：
1、先铺设一层2mm厚EPE防潮垫后铺3cm厚地暖模块，地暖竣工厚度不大于3.2cm。
2、地暖管嵌入沟槽后不凸出表面5mm。
3、地暖模块嵌管后表面服帖，没有起拱和应力凸起。
4、所有拼缝处用铝箔胶带粘贴服帖。
5、注水试压6Kg，2小时压降不大于2Kg为合格。
地板区干式地暖铺设：（简易施工三步骤）
第一步：确认地面平整度达铺地板要求。用水平尺测量地面，每2延米偏差小于3mm、房间对角高低差小于1.5cm为合格；如不合格需做自流平后铺设，可消除地板响声隐患。
第二步：先铺防潮垫后铺模块。先铺设一层2mm防潮垫，按图铺设第1张模块，按顺序摆放模块并贴缝，根据现场尺寸裁切模块满铺，不规则墙根和过门处预留不铺模块，局部拱起模块反面踩平后用发泡剂点粘固定服贴（划开防潮垫），如因嵌管应力过大铝板局部气鼓，用裁刀划开铝皮放气后胶带粘贴，可消除地板脚感松软隐患。分水器集中过管处用多槽板模块铺设，拐直弯采用45°分切铺设，大于4路宜采用保温板卡管水泥抹平过渡；局部拐弯处可临时开槽或采用过渡模块，临时开槽用布基胶带粘贴。
第三步：中间放置1根木楞骨，墙边及过门处用水泥抹平处理。大于13㎡地板区，沿地板缝垂直方向在拼缝处固定1根木楞骨，墙边及过门处用水泥抹平处理，可消除地板晃动隐患。
验收标准：
1、确认地面平整度达到铺地板要求，每2延米地面高低差小于3mm。
2、按施工图盘管、地暖模块嵌管后表面服帖，没有起拱和应力凸起。
3、大于13平方的地暖区，中间拼缝处应固定一根专用木楞骨。
4、不规则墙边及过门处统一用水泥抹平处理，不得垫模块板头。
5、所有拼缝处用铝箔胶带粘贴服帖。
6、注水试压6Kg，2小时压降不大于2kg为合格。
