老黄讲干式第五十七期：干式风机盘管在地面调温两联供及辐射空调五恒系统的高效应用

近几年，随着地面调温两联供及辐射空调五恒系统的推广，发现采用顶地辐射末端与新风或风盘对流末端组合使用，可大幅提高夏季空调的舒适度，现有风机盘管仅适合7℃低温水运行，而辐射供冷安全运行的水温是16℃以上，否则就存在结露隐患，因此，适合16℃高水温制冷的干式风盘将越来越受到重视。本文重点分享干式高效风机盘管的相关知识及具体应用。

一、干式风机盘管简要

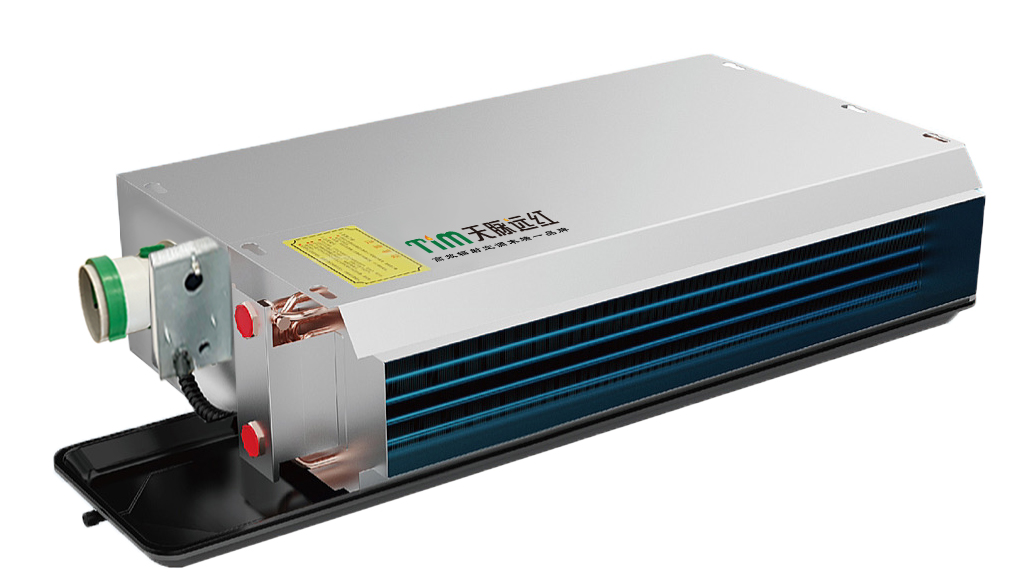

干式风机盘管是可以采用高水温干式制冷、不产生冷凝水的高效对流空调末端，是在普通风盘基础上，通过增加排管的换热面积和水流行程等技术，实现16℃以上良好制冷效果的高效干式风机盘管（简称干盘管），用于7℃低温水时制冷量和除湿量相对更大，是普通风盘的技术升级，可带新风口让吊顶整洁美观。干式风机盘管机组的行业标准JB/T11524-2013。

干式风盘的表冷器温度一般高于露点温度，空气冷却过程无冷凝水产生，让吊顶长期使用更安全，干式风盘排管密行程长，其水阻力与13管辐射末端相当，方便两者组合使用，可大幅提高夏季空调的辐射对流比和体感舒适度，从而让水系统空调更加舒适节能和低噪音，因此，干式风盘是实施五恒系统动静分区设计、解决餐客厅人多闷热最为简单有效的末端设备。结构上分卧式、立式、卡式三种，安装上分暗装和明装两种。
干式高效风盘主要应用于带地面调温的两联供、辐射空调无恒系统的餐客厅动区等高效对流制冷场合，高水温工况主要解决显热，低水温工况解决更大的显热和潜热。随着五恒科技房和分户式三恒五恒系统的兴起，干式风盘将迎来快速发展机遇！

二、干式风盘与普通湿式风盘的技术差异

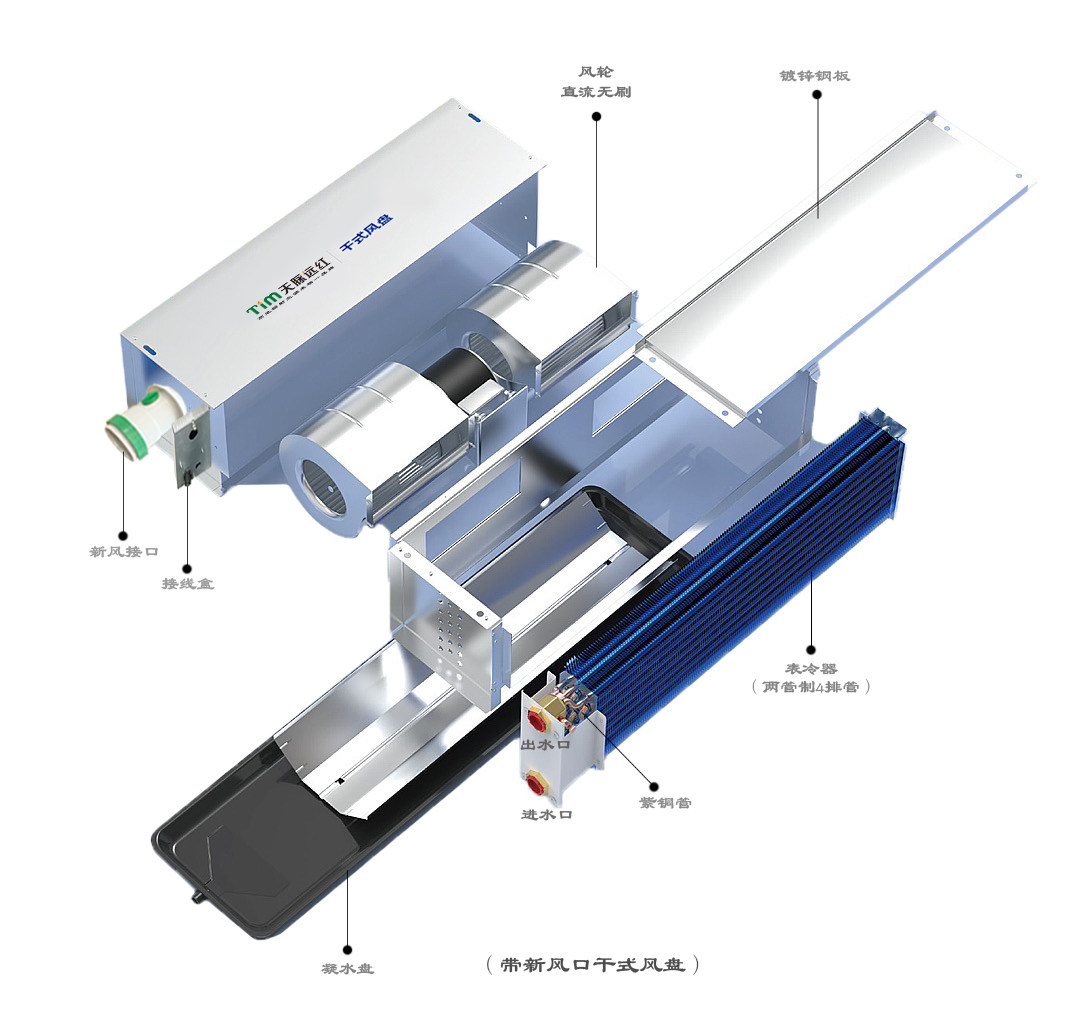

干式风机盘管相比普通湿式风机盘管，其核心差异在于高效，通过增加表冷器的排管密度和长度，由普通风盘的2排管或3排管增加到4排管，加长了排管近一倍的水流行程，优化调整了排管的进风和出风位置，让低温水排管处于出风口的逆流换热位置，保障了较低的出风温度和高效的干式制冷效果，外观结构尺寸与普通风盘几乎一样。干式风盘与湿式风盘的主要技术差异有以下三方面：

1、冷冻水设计工况不同：干式风盘的供水温度通常为16℃左右，而湿式风盘一般为7℃供水，温差均为5℃。

2、表冷器排管密度设计不同：干式风盘表冷器一般为4排管，排管设计为逆流换热，确保出风口低温；湿式风盘一般为2排管或3排管，排管设计为叉流换热。

3、表冷器管程回路设计不同：干式风盘一般采用2管制4排管，确保水流行程最长，水阻力相对也较大，适合与辐射末端并联直供使用；普通风盘大多采用3-5管制2-3排管，水流行程短阻力小，因此需要做二次输配系统后才可与辐射末端连接使用。

三、干式高效风盘在舒适系统中应用技术优势

1、四排管风盘热交换效率更高：表冷器采用两管制四排管，换热面积大、水流行程长，冷热交换效率高，可实现16℃以上高温水制冷。

2、直流无刷电机风盘噪音更低：采用直流无刷电机，有效降低了普通交流电机风盘的噪音。

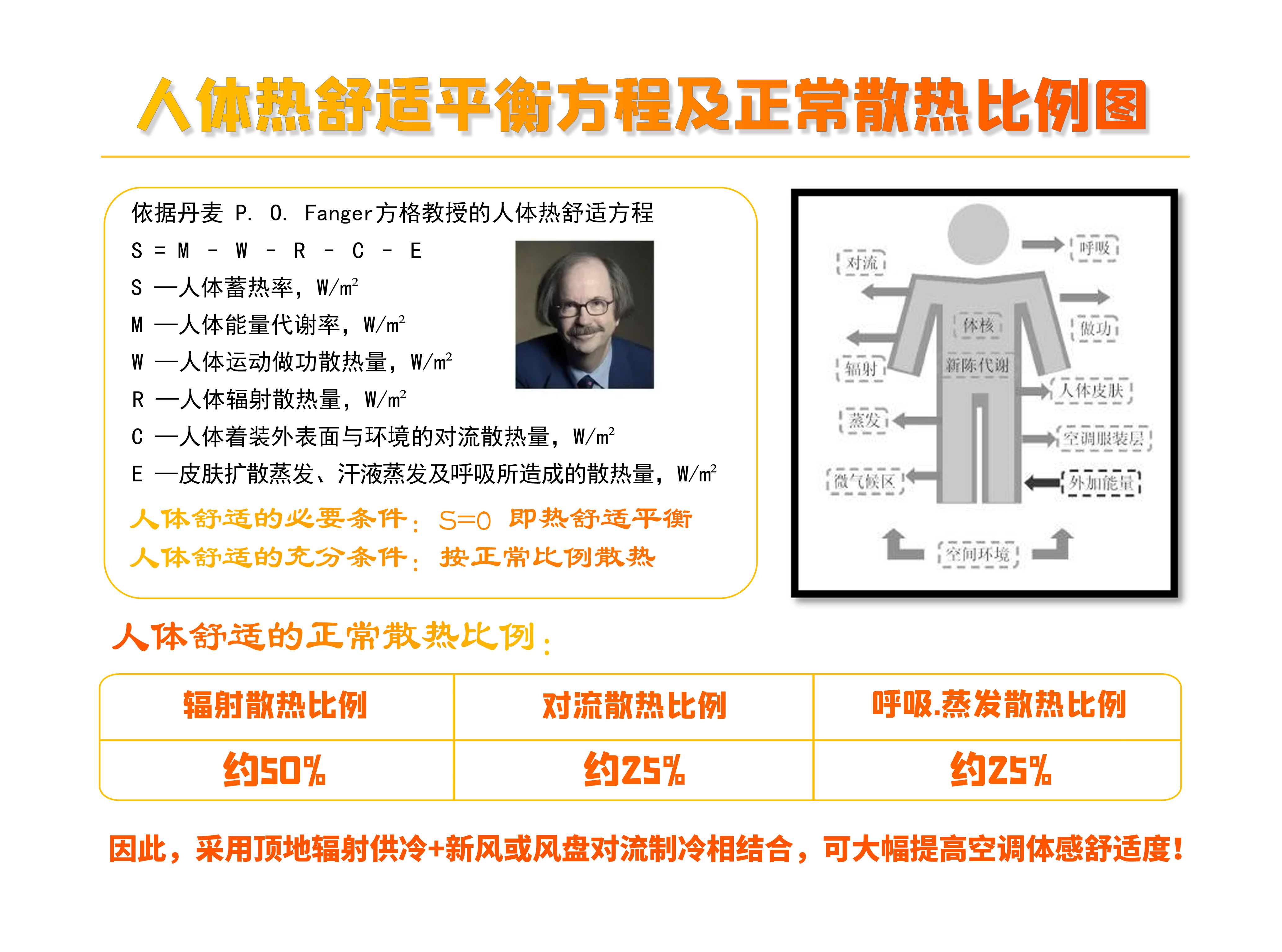

3、高水温方便增加辐射供冷量：干式风盘可高温水制冷，方便实现与13管铝板辐射模块末端同时供冷，可大幅提高夏季空调的辐射对流比和体感舒适度，当辐射供冷比例高于60%，与人体的辐射散热比例相当时，可深度改善睡眠质量。

4、与辐射板组合系统更加节能：顶地铺设辐射模块具有顶地保温、减震隔音和高效辐射三方面功能，16℃以上高水温供冷，可提高主机能效比约一倍，让系统非常节能省电。

5、高温制冷让五恒系统更简单：干式风盘与辐射末端均采用高水温供冷，末端水容量大，可减小水箱，省去混水泵站和联控系统的配置麻烦，让系统更简单更高效。

6、风盘无冷凝水让吊顶更安全：高水温制冷无冷凝水，消除了普通风盘冷凝水盘、冷凝水管、提升泵等对吊顶的长期安全隐患。

7、提高五恒控制系统的稳定性：顶地辐射末端与干式风盘组合，可实施同水温变末端的简化配置，大幅优化了控制系统，可采用“以分室控制露点温度为主、集中显示舒适数据为辅”的分户式控制系统配置模式，降低业主的专业操作难度，大幅提高了分户式辐射空调五恒系统的使用稳定性。

8、动静分区让舒适系统个性化：房间需要高比例的辐射负荷且安静，采用顶地辐射与除湿新风组合为最佳，高舒适度可大幅提高睡眠质量；餐客厅朋友聚会需要高比例的对流负荷，采用地面或顶地辐射、除湿新风及干式风盘三结合，保障舒适并可消除人多聚会闷热的隐患。

9、自带新风口让吊顶整洁美观：干式风盘可带75新风口，让普通新风更舒适，消除预留新风口麻烦且让吊顶整洁美观。

10、一管到底可免装风盘检修口：地面调温可采用16PE-RT管章鱼式一管到底连接，可省去风盘水路检修口，利用回风口检修风盘内部件。

四、干式风盘在地面调温两联供中高效应用

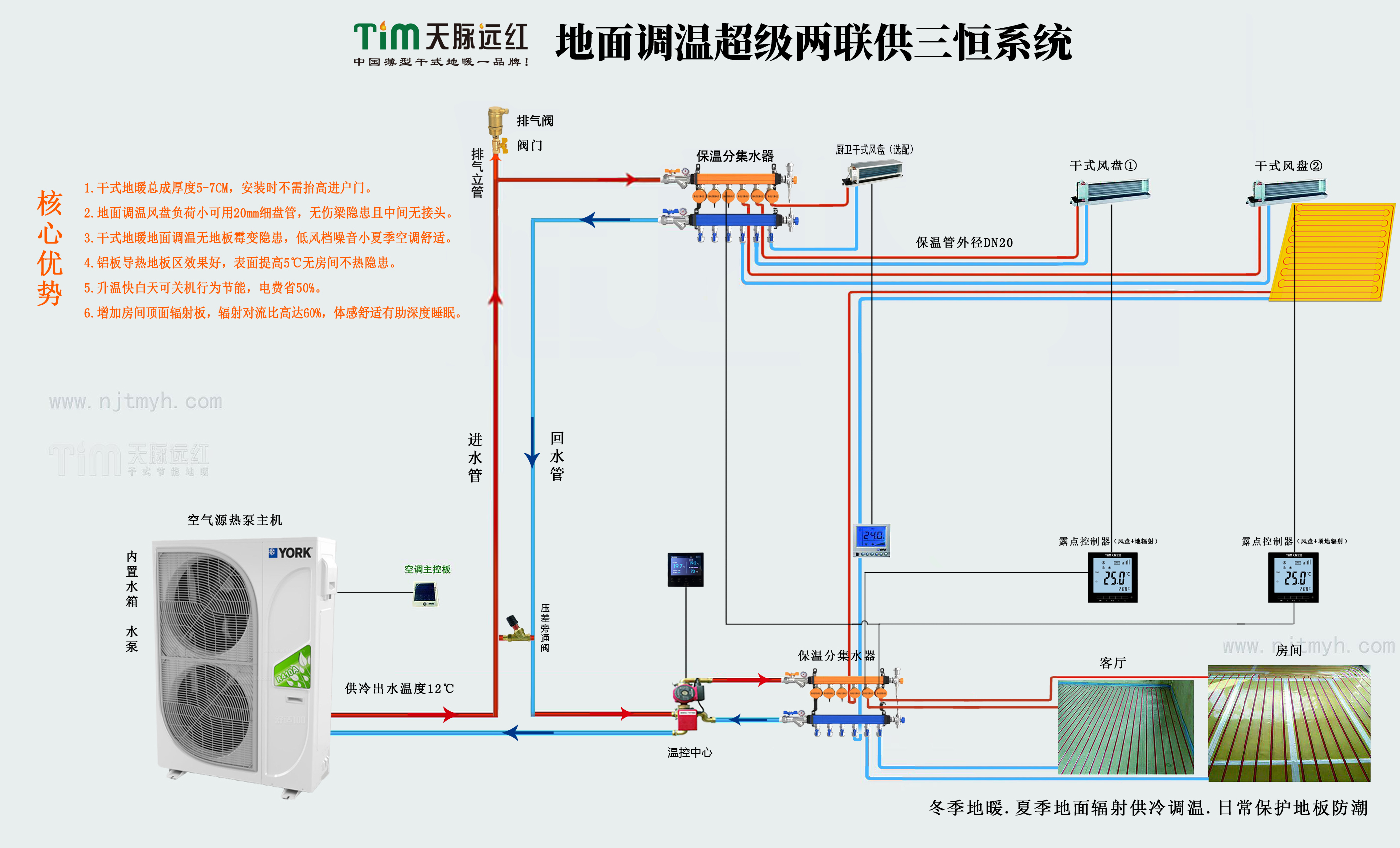

1、配置方法：将两联供的普通风盘升级配置为干式风盘，顶面用保温分水器16管章鱼式连接风盘，地面用保温分水器直供干式地暖。房间顶地保温可降低约40W空调负荷，主机直供12℃冷水给干式风盘除湿制冷，餐客厅地面调温+低风档风盘，房间顶地辐射板承担约90W供冷量，辐射对流比高于60%，夏季供冷舒适度高、低噪音助睡眠；冬季35℃干式地暖效果好，全年达恒温、恒湿、恒静的三恒效果，湿度与春天相当。辐射末端寿命50年，质保期15年。

2、使用结果：

（1）地面调温可减小风盘负荷，采用DN16盘管做支管，打20mm梁孔无伤梁隐患，各支路一管到底，中间无接头无渗水隐患，让家更安全。

（2）地面铺设3CM厚防锈铝板辐射模块，不用回填可降低5CM地面厚度，不需抬高防盗门，今后地砖不松动。

（3）地面调温夏季风盘开低风档，舒适噪音小，房间顶地16℃辐射供冷，无结露隐患，辐射对流比高，可享受4000元/平方五恒科技房的恒温恒静效果；干式地暖供冷无地板霉变隐患。

（4）铝板干式地暖导热好，冬季无地暖不热隐患，升温快白天可关地暖行为节能，高水温供冷主机能效比高，比传统湿式两联供省电约50%。

五、干式风盘在动静分区五恒系统中高效应用

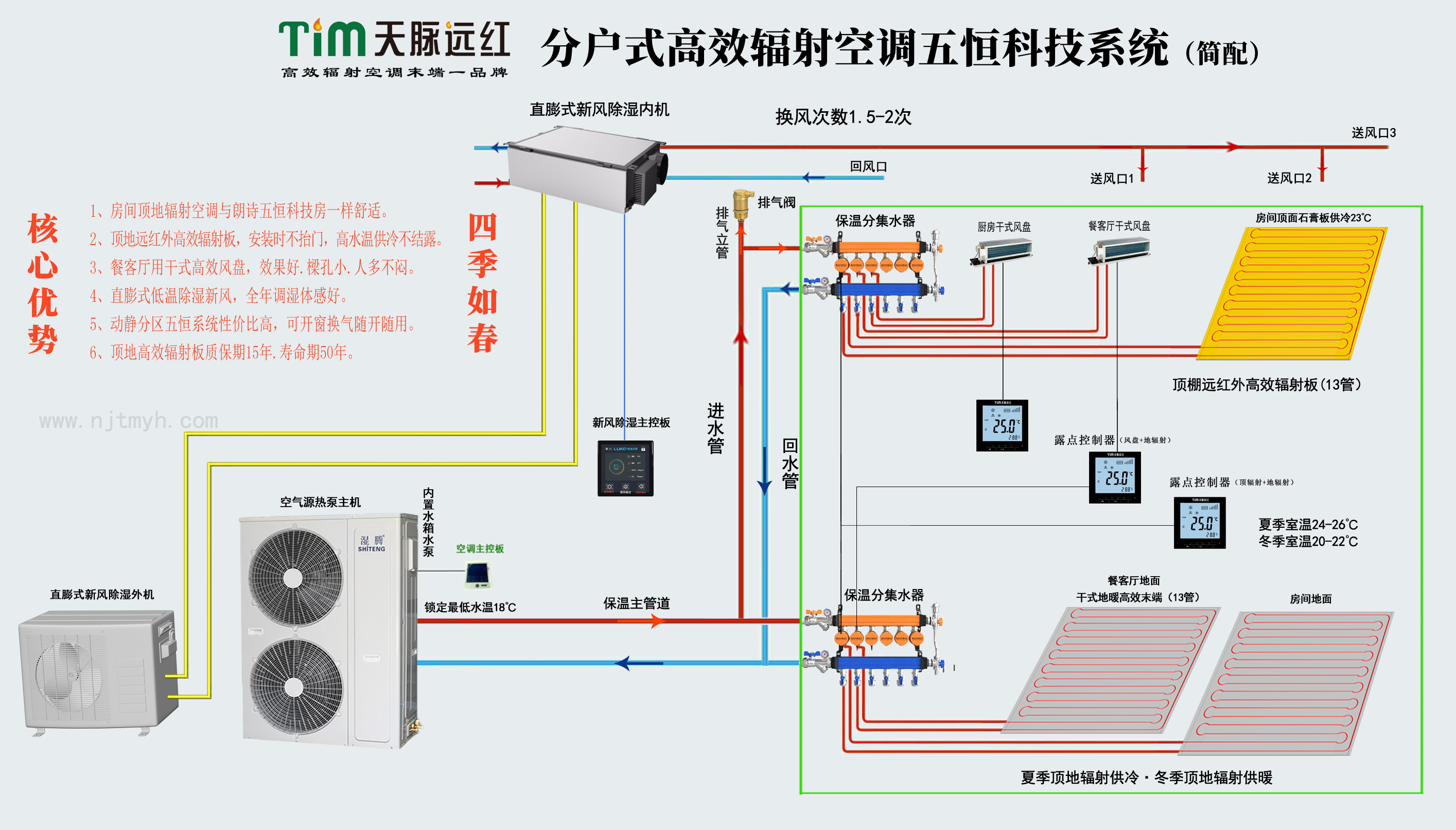

1、配置方法：在以上三恒系统基础上增加一套直膨式新风除湿机，可达到辐射空调五恒系统的舒适环境。夏季餐客厅动区辐射空调+低风档风盘，房间静区顶地辐射空调，顶地保温可降低约40W空调负荷，主机直供16℃冷水，房间顶地辐射承担约90W供冷量，辐射对流比高达70%，卧室静音可大幅提高睡眠；冬季顶地辐射供暖效果好，全年恒温.恒湿.恒氧.恒静.恒洁。

2、使用结果：

（1）分户式辐射空调五恒系统比集中式五恒系统更灵活更个性化，可开门窗不结露、聚会不闷！

（2）顶地铺设高效辐射模块，可18℃高水温供冷，永无结露隐患！

（3）干式地暖+干式风盘的高效辐射空调，可即开即用行为节能！

（4）除湿新风采用1.5次换风，调湿调温空气清新富氧不闷！

（5）顶地保温系统更节能，高水温供冷，主机能效比提高近1倍，比普通湿式地暖两联供配新风系统省电约60%，100平方高效辐射空调五恒系统的月电费可控在300元左右。

六、结语

1、干式风机盘管是可以采用高水温干式制冷、不产生冷凝水的高效对流空调末端，其行业标准为JB/T11524-2013，技术本质是高效的风机盘管。

2、干式风盘既能用于高温水制冷，也能用于低温水制冷。用于16℃高温水时也具有良好制冷效果；用于7℃低温水时的制冷量和除湿量均相对更大，因此干式风盘是普通风盘的技术升级，用于辐射对流混合系统具有独特优势。

3、干式风盘用于带地面调温的两联供系统中，如把普通风盘升级为干式高效风盘，系统的调湿能力会更强体感更舒适，适当调高水温可降低地面结露风险，夏季供冷的辐射对流比达30%；

4、干式风盘用于辐射空调五恒系统中，其工作水温、水阻力与13管干式高效辐射末端相当，可随意搭配使用，是实现五恒系统动静分区设计、消除餐客厅人多聚会不闷的高性价比方案，房间顶地供冷的辐射对流比高达60%，与人体的辐射对流散热比例相当，因此体感特别舒适！
