老黄讲干式地暖之二：全装、混装户型干式地暖系统设计配置要点

地暖的质量取决于设计配置的源头，为提高干式地暖系统的舒适度、节能性和稳定性，消除地板响声，减小施工配合难度，根据图集12K 404设计规范，结合本人多年从事干式地暖应用的实践经验，今天给大家分享干式地暖系统细化的设计选型以及配置要点，从而打造一套既舒适又节能的高效干式地暖。

一、根据不同的水温、热源主机选择不同的干式地暖末端

常规壁挂炉

选用16管干式地暖模块，分地砖型和地板型，地暖面积在85㎡以上必须配混水降温中心，小面积房间或低温冷凝炉宜采用加密型13管铝板干式地暖模块。

空气源热泵

水箱出水温度35℃～45℃应采用加密型13管铝板干式地暖模块；50℃以上可采用16管铝板干式地暖模块。

加热电缆

全铝板快装干式电地暖模块严格按小于8.1m/㎡配置加热电缆长度和功率，地板区用3cm、地砖区用2cm铝板干式地暖模块。

二、分集水器结构选型及定位方面

1、干式地暖模块系统必须采用内置阀芯结构分集水器，可调节不同房间管长度的水阻力平衡问题；混装户型采用二次分集水器。

2、分集水器定位原则优先放置厨房，其次为阳台侧边，再次放卫生间台盘下。

三、温控器选型设计方面

铝板干式地暖末端具有房间温度高低与水流量大小独特的线性关系，热工上具备升温快、褪温适中的技术特征，升温约1小时、褪温约4小时，与散热器升温褪温周期相当。所以，按锅炉温控器必配、房间温控选配原则设计配置温控器，可实现预约管理和行为节能，进一步提高干式地暖系统的节能比。

锅炉温控器宜装在主卧室墙面，其他夜间使用房间可以不配分室温控，通过设定分集水器水流量大小实现各房间温度个性化。白天常用区如餐客厅等可选配房间温控器，方便夜间关闭。空气源热泵地暖两联供系统建议采用温控中心。

四、干式地暖模块末端选型设计方面

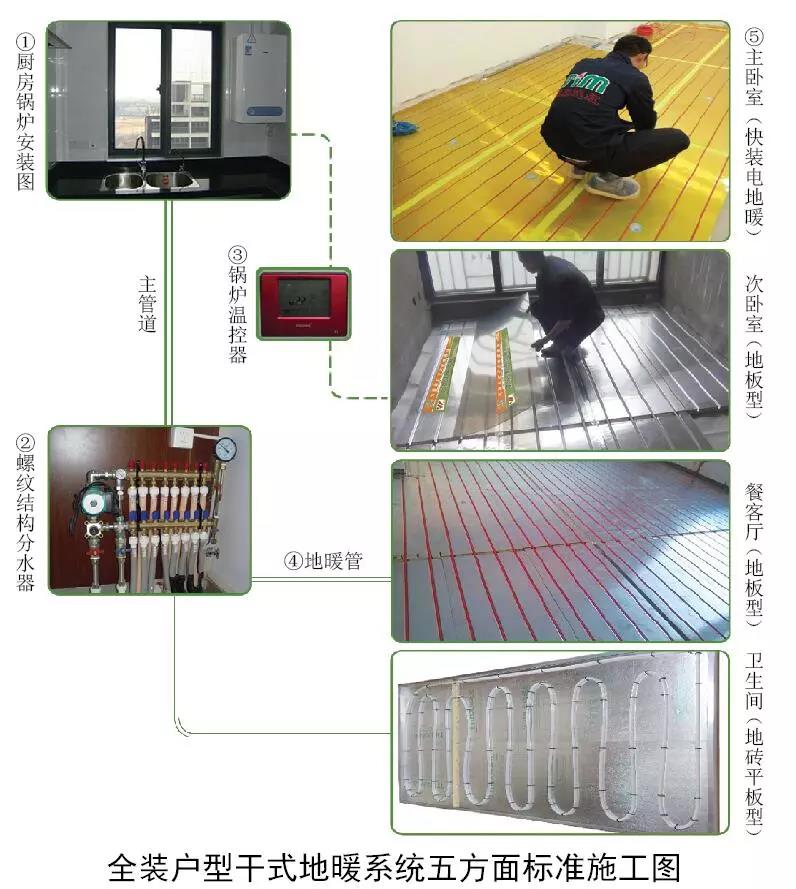

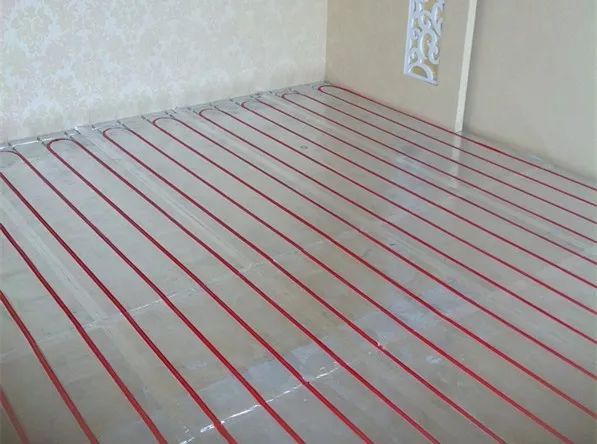

全装户型

餐客厅和房间均铺地板为全装户型（含卫生间铺地砖），地板区用3.5cm铝板干式地暖模块，卫生间用2cm平板模块。分水器集中过管区用多槽板地暖模块，超过5路以上用2cm平板模块过渡并用水泥抹平，总成厚度约5cm。

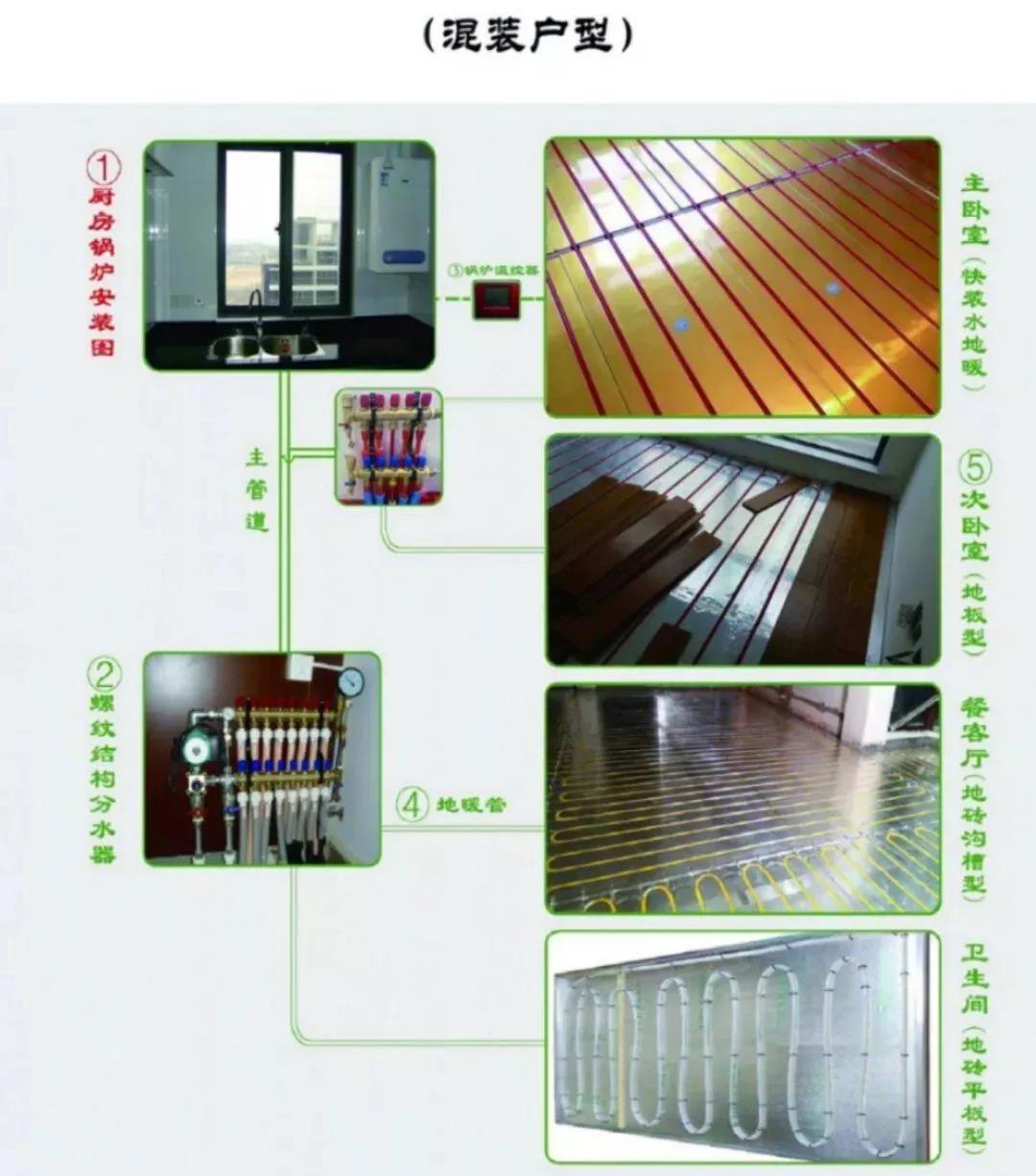

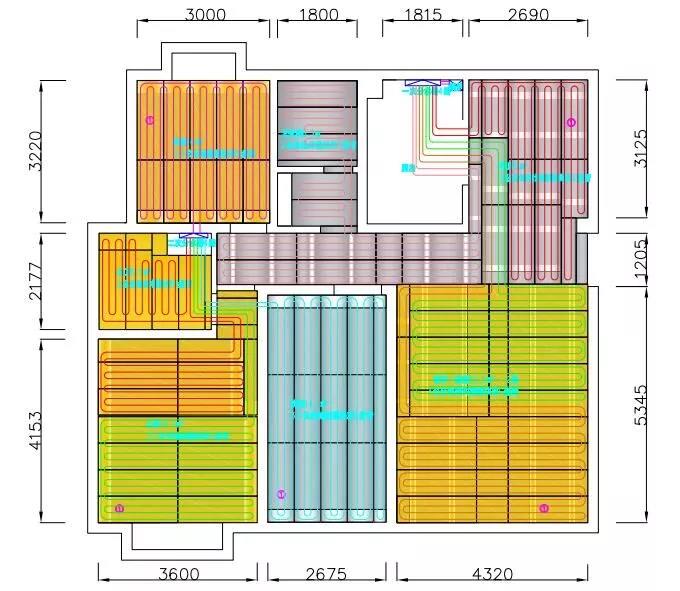

混装户型

餐客厅、卫生间铺地砖，房间铺地板为混装户型。餐客厅用3cm地砖型沟槽地暖模块，卫生间用2cm平板模块，房间用5.5cm加厚模块，如房间地面平整度达不到铺装地板要求，需找平垫高地面用标准3.5cm铝板干式地暖模块，总成厚度7cm；地板区单独二次分集水器可解决地砖区过管工艺问题。

三房以上户型：房间可配快装干式电地暖的水电联动设计配置，既保障夜间房间温度又降低夜间地暖费用，并且使施工配合更加方便！

五、干式地暖简易施工三步骤基本知识

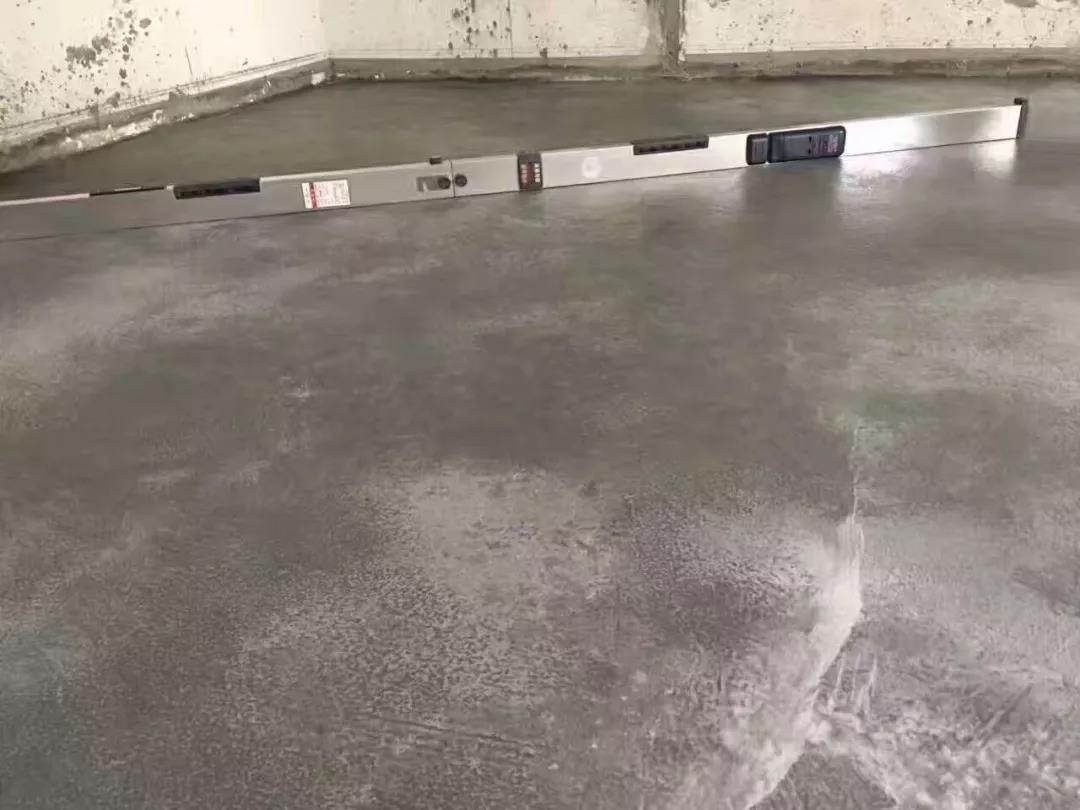

1、确认地面平整度的两个参数：房间对角高低差小于1.5cm，每2延米偏差小于0.3cm即达到铺设地板的基本要求，可消除地板响声隐患；地面平整度不合格的必须自流平后铺干式地暖模块。

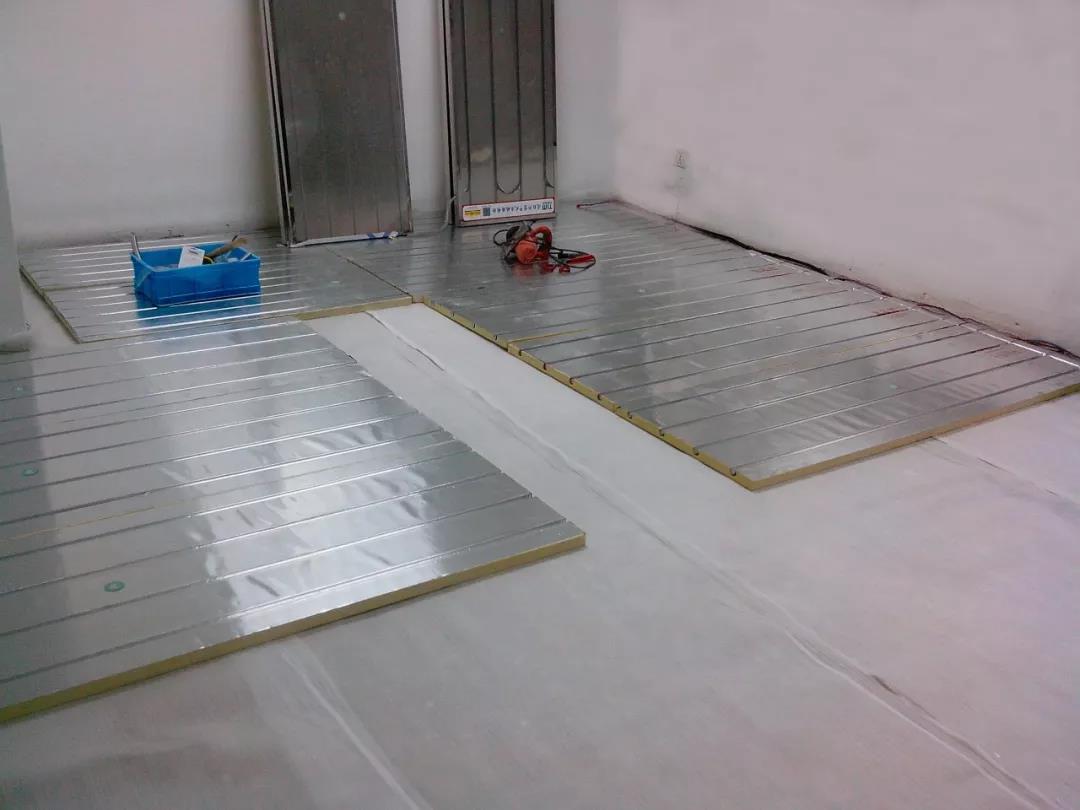

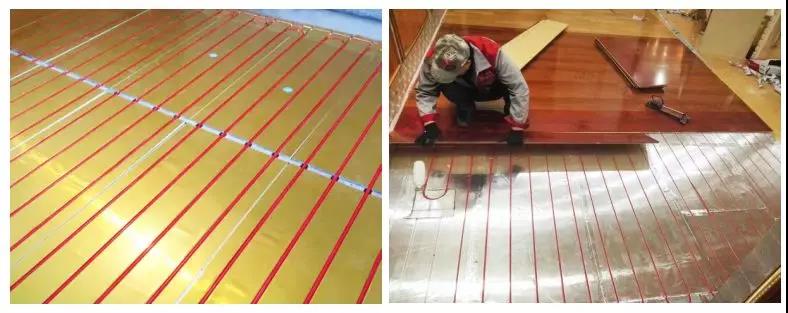

2、先铺防潮垫后铺地暖模块：按图集12K 404规定，先在水泥地面上铺设一层薄型防潮垫，再按图铺设干式地暖模块，可消除地板局部松软隐患。严禁将防潮垫铺设在铝板干式地暖模块表面，否则会带来地板表面2℃～6℃的温度损失。

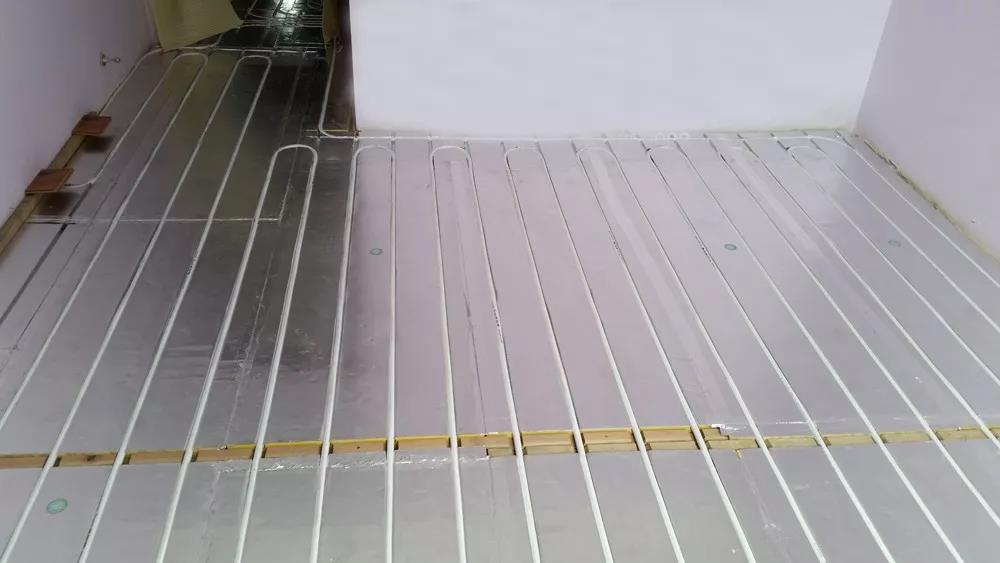

3、中间放置木楞骨墙边用水泥抹平处理：大于13㎡干式地暖区需垂直放置一根带槽木楞骨，方便铺地板时用胶粘或地板钉侧面固定楞骨，可消除悬浮式地板晃动隐患，提高地板踏实脚感。此外，干式地暖禁用超薄地板。
