老黄讲干式地暖之三十四：如何正确理解干式地暖标准的参数要求及其质量影响后果？

《辐射供暖供冷技术规程》 JGJ 142-2012及施工图集《地面辐射供暖系统施工安装》12K404中，明确了预制沟槽保温板干式地暖的参数要求。可在实际操作中，有些公司为了做业务，故意隐瞒地暖标准中的干式地暖参数要求，有的甚至妄言干式地暖无标准，从而误导使用单位选用其企业参数，导致干式地暖项目质量低劣，给业主留下了长期的使用隐患。本文重点分享干式地暖标准要求及对楼盘质量的影响后果。

一、地暖标准中干式地暖的主要参数表及说明

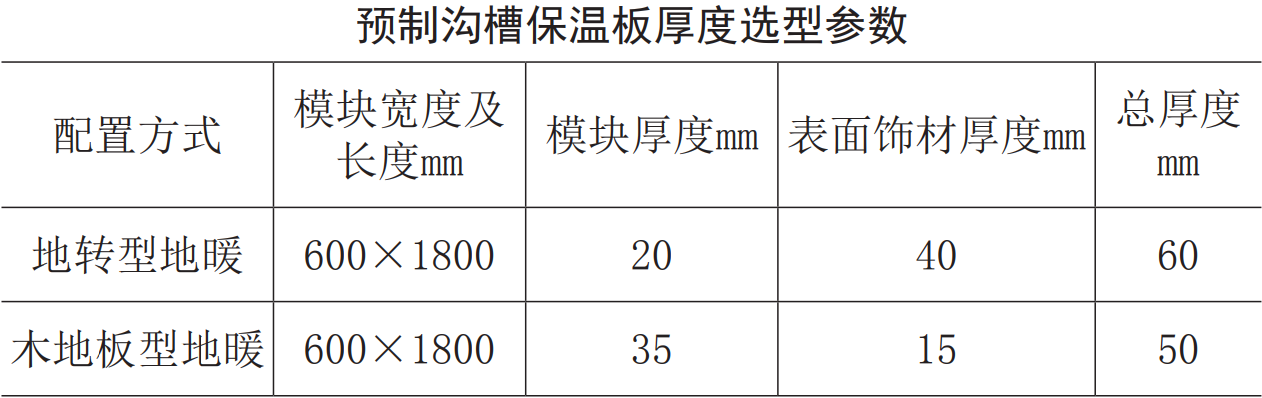

1、在图集12K404第44页中，明确规定了预制沟槽 干式地暖模块的物理性能指标，涵盖模块厚度、抗压强度、铝板厚度、管槽直径和间距、模块面积等主要参数，以及表面铺地板和地砖的总成厚度参数，可完全保障干式地暖优越的使用质量。

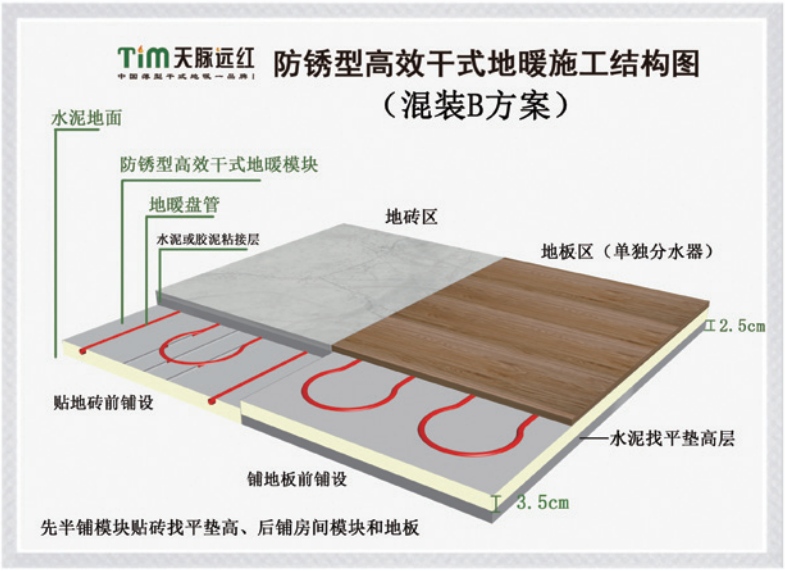

2、在图集12K404第44～48页干式地暖平面布置及地面构造图中，明确了铺地板和地砖的平面设计规范和构造组成，标注了每个地暖区第一张模块的合理铺设位置，在原地面先铺设防潮垫规定等。

二、干式地暖保温板抗压强度为何规定250kPa？

干式地暖模块由沟槽保温板和铝板加工组成，保温板主要功能是保温和承压，其保温性能与抗压强度成反比，即抗压强度越高保温性能越差，强度过高将导致干式地暖不够节能和地板响声隐患，过低又会出现地板局部松软隐患。换算单位为：100kPa=10t/ ㎡ 。考虑沟槽部位的抗压强度衰减因素，地暖标准中规定干式地暖保温板的抗压强度范围为：150kPa ～250kPa，对应导热系数范围0.039W/m•k～0.030W/ m•k。在图集12K404中综合考虑了抗压强度和保温性能的平衡并简化，因此规定干式地暖模块抗压强度为 250kPa，既满足高抗压需求又满足地暖节能需求。

三、规定铝板均热层厚度的重要意义

铝板均热层是保证干式地暖热工品质的关键材料，其厚度直接影响地暖散热量大小，而散热量大小是决定干式地暖及辐射冷暖系统质量的核心数据，标准中给出了单层0.2mm～0.4mm、双层0.1mm～0.2mm的铝板均热层最低厚度要求，为简化操作管控，在图集 12K404中规定铝板厚度为0.25mm，既保障地暖温度质量又方便生产管理。

如因成本无底线降低铝板厚度，将给地暖系统带来大面积不热隐患，标准中是平铝板厚度参数，如采用压花铝板，应根据其皱褶厚度相应增加压花铝板厚度，才能保证干式地暖散热量。目前市场上用压花铝板和铝箔做的地暖模块，多数已成为偷工减量铝板厚度的隐形方式，需要引起地暖人和使用单位重视！

干式地暖铺设地砖时，需要对铝板进行抗腐蚀等 表面工艺处理，提高与水泥的附着力，消除地砖松动隐患。需要做地砖干贴时，应采用带均热保护板的干式调平地暖。

四、干式地暖保温板为何没有规定阻燃等级？

众所周知，外墙保温板有严格的防火阻燃等级要求，因其薄膜包装未解决户外施工的明火安全隐患问题。阻燃保温板是在普通保温板中添加阻燃剂，目前大多采用六溴环十二烷HBCDD阻燃剂，而HBCDD是一种典型的持久性有机污染物，能在人体内不断累积进而 直接产生危害！阻燃板挥发周期一般是半年，半年后 又恢复到普通保温板状态，所以，添加阻燃剂目的是解决户外施工环节的明火安全管理问题，表面用水泥和墙砖封堵，避免了不良挥发物对人体的伤害。

XPS普通保温板本身是环保材料，添加HBCDD阻 燃剂后存在半年的非环保释放期，这种不够环保的阻燃保温板显然不适合室内保温，自然也不适合干式地暖：其一，干式地暖表面大多直接铺地板，阻燃剂 挥发物会通过地板缝隙污染室内；其二，木地板本身无阻燃要求，对干式地暖保温板要求阻燃不科学；其三，干式地暖模块都采用包装箱，不存在室内明火安全隐患问题；其四，室内材料要求的原则是环保，没必要多花钱去买不环保而让人受罪，以上是干式地暖标准中不规定阻燃等级的技术原因！如让使用方明白该技术道理后，自然不会提出干式地暖要阻燃的非专业要求。如特殊场合需要阻燃，可选用表面带阻燃保护板的干式调平地暖或用无害挥发物的环保阻燃剂。

五、违反干式地暖标准参数规定的质量后果

正确使用干式地暖模块参数是保障地暖项目成功的关键，如违反标准规定，将给楼盘带来以下质量隐患，导致干式地暖项目失败：

1、选错均热层材料厚度将导致地暖大面积不热隐患：干式地暖均热层标准为0.25mm铝板，低于0.25mm 厚平铝板或0.35mm厚压花铝板、铝箔的干式地暖，都将衰减散热量。

2、选错保温板抗压强度将导致地暖不节能和地板响声隐患：干式地暖抗压强度标准为250kPa，过高将导致地暖不节能和地板响声隐患；过低则导致地板脚 感松软和地砖松动隐患。

3、盲目要求阻燃等级将导致干式地暖室内非环保隐患：目前保温板阻燃剂大多数采用六溴环十二烷HBCDD，存在半年的非环保挥发期，既污染室内空气又伤害身体健康！

4、未根据面层选择铝板防腐工艺将导致地砖松动隐患：地砖区干式地暖如没有明确铝板防腐工艺将导致地砖松动和开裂隐患；地板区干式地暖如不明确三 层环保结构将导致热气堆积引起甲二苯非环保隐患。

5、未根据热源水温选择管槽间距将导致地暖不够热和不节能隐患：集中供暖一般用20管200间距模块；普通壁挂炉用16管150间距模块；低温高扬程空气源用 13管100间距高效模块；低温低扬程冷凝炉选用16管 120间距高效模块。

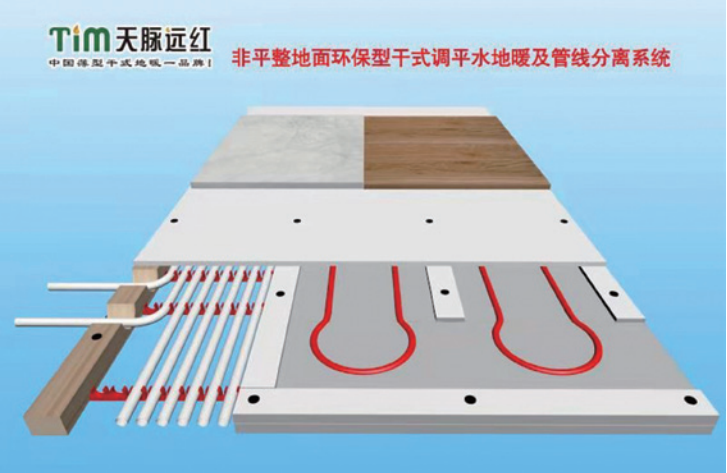

6、装配式地暖选错均热保护板和龙骨材质将导致地面松垮和异响：上下架空型干式地暖占地面厚度 15cm，存在地板响声隐患且管线分离成本高；左右架空型干式调平地暖总厚度4.8cm，管线分离成本低；硅酸钙、水泥压力板等难固定，地面有响声松动隐患；玻镁板可用自攻螺钉固定，地面无异响。
