老黄讲干式第五十期：如何做好老房快装高效辐射空调五恒系统？

随着国内地暖空调技术的不断进步，人们因抗疫更加重视室内健康环境品质，各地的朗诗.中铁等毛细管辐射五恒科技住宅备受热捧，暖通行业继两联供之后，也掀起了一股集体学做五恒的热潮，这是行业技术升级、市场需求、观念革新等多方面因素选择的结果。辐射空调技术作为暖通行业公认的天花板，全年恒温、恒湿、恒氧、恒静、恒洁，全要素满足家人舒适健康环境的高品质要求，室内无风盘高端整洁，因此深受高端人士的青睐。目前适合新房公寓、别墅安装的分户式辐射五恒系统已成熟，那老房子能否改装辐射水空调呢？这是使用多年氟空调业主很关心的问题，本文重点分享如何做好老房快装高效辐射空调五恒系统。

一、老房快装高效辐射空调五恒系统概况

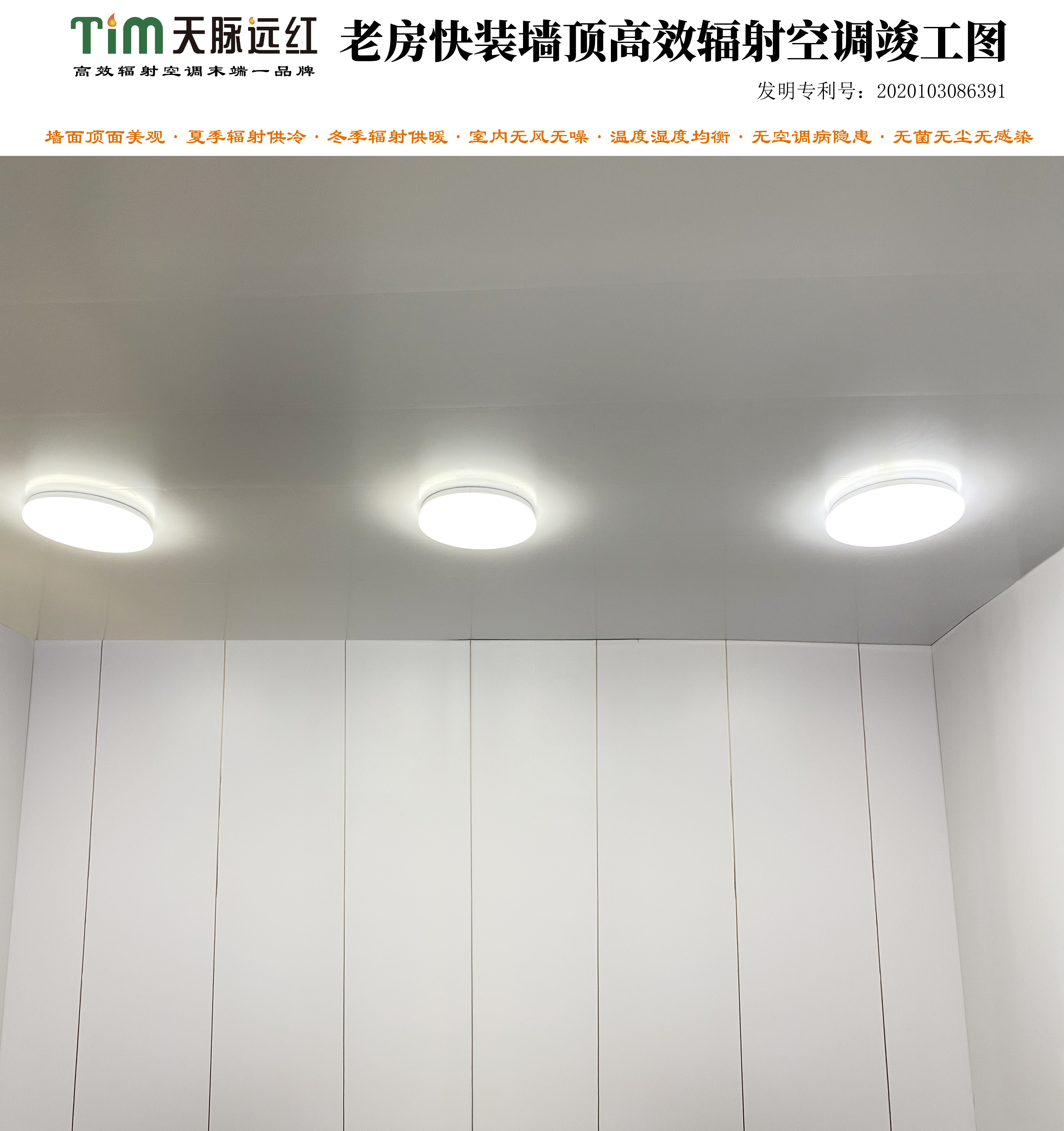

老房快装五恒系统是采用先进暖通技术和饰面工艺，不需二次装修即可安装的墙面顶面辐射空调系统，达到以辐射为主、对流为辅的静音水空调效果，配装壁挂式新风净化机、用原氟空调除湿，实现恒温、恒湿、恒氧、恒静、恒洁的舒适健康环境升级，让现住房间达到朗诗五恒科技房的高端享受。具有静音水空调、墙面出新、墙体保温、室内减震隔音、空气净化清新等多方面功能，特别适合早期安装大金等氟空调多联机的大宅公寓、别墅房间局部改装。

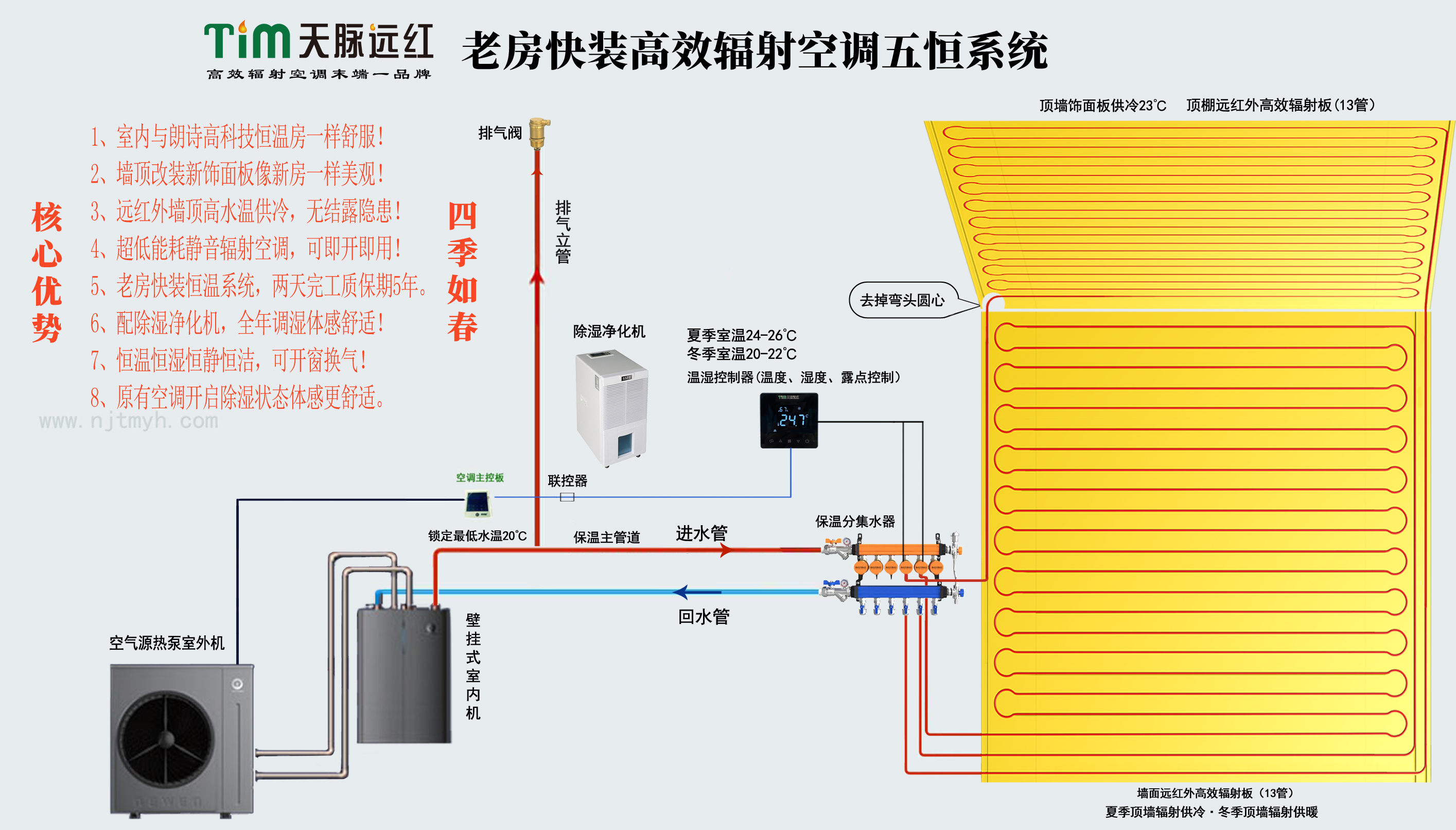

老房快装辐射空调五恒系统主要包括墙面顶面辐射板、木饰面集成板、保温分集水器、露点控制器、壁挂式空气源热泵、壁挂式新风净化机等组成，采用了远红外径向辐射、温湿度露点控制，壁挂式变频热泵、保温分水器、壁挂式新风净化等多方面先进技术，达到与新房顶地辐射空调五恒系统相同效果，具有墙顶美观、夏季辐射供冷、冬季辐射供暖、室内无风无噪、温湿度均衡、无空调病隐患、空气清晰、无菌无尘无交叉感染隐患等技术优点，让老房业主轻松享受五恒健康环境！

二、老房快装高效辐射空调末端系统的主要性能指标

老房快装墙顶高效辐射末端采用远红外高效辐射板与木饰面等集成板干法铺设，法向全发射率0.87（高于国标0.83），内嵌DN13的PE-RT盘管，中间无接头，相当于粗的毛细管，墙顶面标准供冷量高达150W，可实现夏季20℃以上高水温供冷、冬季32℃以下低水温供暖（天脉远红发明专利号ZL202010308639.1）,是传统湿式毛细管辐射空调的技术升级。

老房快装辐射空调末端包括墙顶远红外高效辐射板、木饰面集成板、保温分集水器和露点控制器四部分组成，具有高档美观、冷暖辐射量大、夏季高水温供冷无结露隐患、冬季供暖无死角、墙顶保温系统节能、响应快控制灵敏、中间无接头无渗漏水隐患、施工简单高效、产品高端先进、系统稳定性高、使用寿命长等综合优势，其主要性能指标如下。

老房快装高效辐射板末端的主要性能指标

三、老房快装高效辐射空调五恒系统的产品选型要点

1、墙顶辐射板选择要点：墙面辐射板须选用远红外功能型，因远红外辐射板的法向发射率高，主要以径向辐射为主，可保障室内各壁面温度均衡和良好的供冷供暖效果；普通金属铝辐射板的法向发射率较低，主要以散射为主，辐射面以外的其它壁面温度低，室内供冷供暖均较差。

2、墙顶饰面板选择要点：墙面选用600宽木饰面板，中间不得有接头，压条细较美观；顶面集成板选用平缝型较美观，中间不得有接头。

3、空气源热泵主机选择要点：辐射空调尽量选用带内置水箱和水泵的空气源主机，小机位场合选用壁挂式空气源热泵，安装和使用均方便。

4、控制系统选择要点：远红外高效辐射板可选用直控式控制系统，即用露点控制器直接控制分水器水流来调节房间温度，热源水温由空调主控板设定最低出水温度控制；也可以选用集中式辐射空调中央控制系统。

5、新风除湿机选择要点：房间选用壁挂式新风净化机，小巧美观，打外墙孔壁挂安装，可设置静音模式；原空调开启除湿模式提高舒适体感。

四、老房快装高效辐射空调五恒系统的安装及验收要点

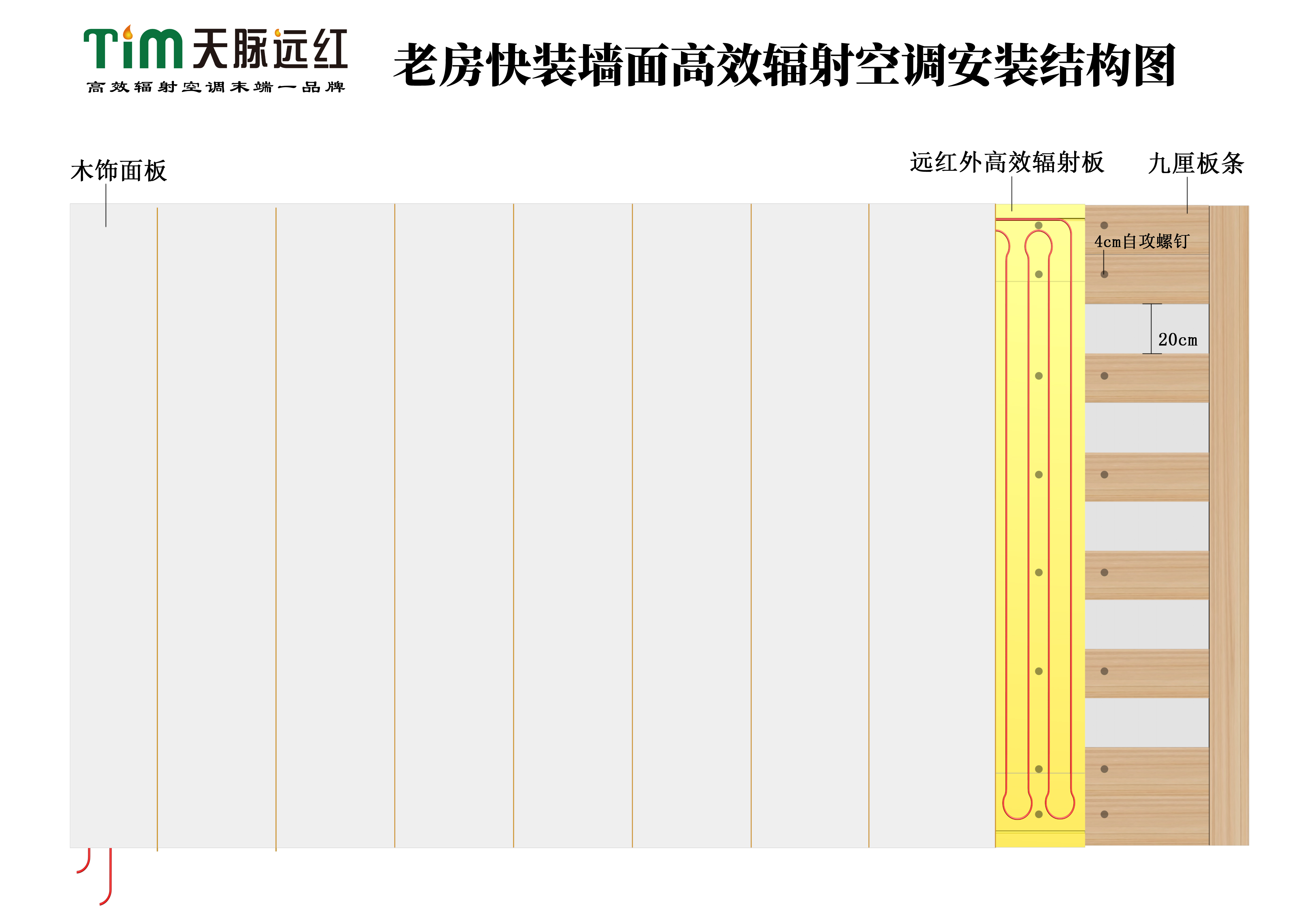

1、墙顶面辐射板施工工艺及验收规范

1.1固定底板条：先在表面上用水泥钢钉等固定一层九厘板或20cm板条，板条施工更方便，可留空20-25cm间距铺设，弯头板处铺设2根板条宽40cm，两横头各铺1条封堵虫害隐患，固钉间距不大于60cm。

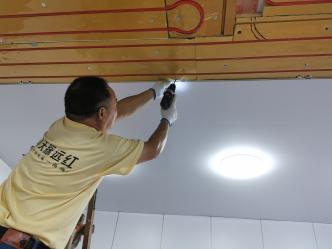

1.2固定辐射模块：用4cm长自攻螺钉，按图将远红外辐射模块垂直固定在九厘板条上，弯头模块可用免钉胶和自攻螺钉固定服帖；

1.3盘管道排气试压：按图嵌入13盘管，每回路最长为160米，预留好照明灯线；靠墙边40mm内干钻DN20过墙孔，方便面板全部遮挡。开机排气时制冷出水温度设定最高23℃以上。

1.4固定面层：墙面上用金属卡条固定木饰面，与地面垂直，四周用金属压条封边装饰；如采用集成板，先四周固定U型压边条，嵌入集成墙板并用卡子固定服帖。顶面采用平缝集成板，用专用卡子固定服帖，四周可用石膏线条装饰。

2、主机侧安装要点：

2.1热泵、新风净化主机严格按照厂家说明书施工，如热泵放阳台可让业主网购隔断门装饰。

2.2 保温水分器装在阳台墙角，或室内合适位置，可网购分水器遮挡柜装饰。

验收标准：

1）固定板条须环保达标，厚度不得低于8.5mm，且能牢固自攻螺钉，与楼板的钉距不大于60cm，弯头板处铺两根九厘板条。

2）辐射模块铺设方向应与九厘板条垂直，弯头板与直槽板需对槽，固定辐射模块须用带圆垫片的4cm长自攻螺钉。

3）辐射模块拼缝用铝箔胶带粘贴密封，对槽嵌入13盘管，每回路最长不超过160米；按需预留好照明灯线。

4）墙面木饰板与地面垂直，金属条细缝间隙偏差小于2mm；顶面平缝间隙需紧密合缝，中间均不得有接头；如墙面用400集成板则要求对缝。

5）主机安装牢固美观，管路布置横平竖直，主管及到辐射板支管需套保温。
