老黄讲干式第六十八期：防锈铝板干贴地暖模块解决了南方地暖.地面调温与装修配合哪些技术问题？

大家知道，影响两联供地暖及地面调温效果的关键在于地暖末端，相同的空气源热泵主机，采用不同的地暖末端，其冬季地暖的热舒适度和夏季地面调温的体感舒适度明显不同，且在节能费用和使用便捷性方面也有明显差异。按国家地暖标准JGJ142-2012，地暖末端分为湿式地暖和干式地暖两种，湿式地暖是指采用水泥回填湿法铺设的普通地暖，用水泥做均热层；干式地暖采用干式地暖模块干法铺设的薄型地暖，用铝板做均热层，因铝板导热率比水泥提高了180多倍，其供热量和供冷量大幅提高，地暖升温快效果好、夏季供冷体感舒适度更高、向下传热损失更小、总成厚度薄，更好满足南方高效地暖及五恒系统地面调温无结露隐患的要求！

但普通纯铝板（压花铝箔）本身不抗水泥腐蚀，这样既制约了干式地暖在地砖区的应用，又加大了装修配合难度，铝板被腐蚀后供暖和供冷效果都很差。自2019年天脉远红研发出防锈铝板干贴地暖模块后，彻底改变了这种现状，既大幅提高了供暖和供冷效果，又降低了地面厚度和施工配合难度。本文重点分享防锈铝板干贴地暖模块解决了地面调温与装修施工配合哪些工艺技术问题。

一、传统湿式地暖用于地面供冷调温存在的主要技术隐患

1、辐射供冷量小.体感舒适度差：根据清华大学刘晓华教授《辐射地板供冷量及表面温度分布的简化计算方法》中地面供冷量计算公式：Q冷=(Ta-Tm)*λ*S/L （Ta-房间温度，Tm-进回水平均温度，λ-传热系数，S-供冷表面积，L-介质厚度）。

可以看出：在相同工况下，地面辐射供冷量大小与地暖均热层的传热系数成正比，与地暖层的结构厚度成反比。湿式地暖用水泥回填层均热，传热系数是1.28 W/(m.K)，地暖回填层含贴地砖总厚度是105mm；干式地暖用铝板层均热，传热系数是237W/(m.K)，相比湿式地暖提高了180倍，含面层复合热阻比湿式地暖降低约80%，干式地暖贴地砖总厚度是70mm，所以，普通湿式地暖的标况16℃供冷量很小，每平方仅15W左右，20℃以上高水温的辐射供冷量几乎为零，开关地面调温对夏季室温基本无影响，辐射对流比很低，成为“辐射不够风来凑”的伪辐射五恒系统，体感舒适度较差，与普通风盘或全空气空调相当。而铝板干式地暖的标况供冷量较大，每平方高达46W，其辐射对流比达40%，接近人体的辐射对流散热比，因而夏季体感舒适度较高。

2、热惰性过大.地面结露风险高：湿式地暖保温板厚20mm，水泥回填层厚度标准为：DN16管回填层厚度40mm、DN20管回填层厚度50mm，加上地砖和水泥粘接层厚度45mm，地砖地板混装户型的湿式地暖总成厚度标准是10.5cm和11.5cm，一方面严重高于南方住宅进户门槛高度7.8cm，安装时需要业主抬高进户门；另一方面，水泥导热率很低，含面层的复合热阻大，水泥厚热惰性大，需用较低水温供冷，低温供冷容易产生地面结露，特别是进门厅和靠近阳台大玻璃的地面。

3、水泥回填层蓄冷导致地板含水量超标霉变隐患：水泥回填层在长时间低温蓄冷时，会吸收地暖管外壁凝露水和空气中水份，大幅提高自身含水量，导致地板含水量超标而出现返潮霉变现象。

二、普通纯铝板干式地暖在地砖区施工局限及装修配合麻烦

1、找平协调难度大.装修配合较麻烦：普通纯铝板或压花铝箔干式地暖模块（板），不抗水泥腐蚀，和水泥之间的附着力较差，用于表面直接铺地板的场合，其优势很明显；但遇到表面贴地砖、或地砖地板混装场合，就不能使用纯铝板干式地暖，一般配置方法是餐客厅用蘑菇板或其它湿式地暖，房间先找平垫高后铺铝板干式地暖，这样分品种分步施工，需要与装修协调地面平整度、水泥找平厚度及分步进场时间等内容，增加了现场施工配合难度，如沟通不到位，容易出现地面高低差、局部地板松软甚至响声等隐患，这是普通纯铝板干式地暖在实际应用中存在的主要问题！

2、非铝板地暖区的调温效果差.结露风险高：餐客厅地砖区采用湿式地暖，没有铝板均热层，其辐射供冷量较小，地面调温降温能力较差，导致夏季空调的体感舒适度较差，且容易出现结露现象，特别是有落地窗的餐客厅和进门厅地面！

三、防锈铝板干贴地暖模块简要

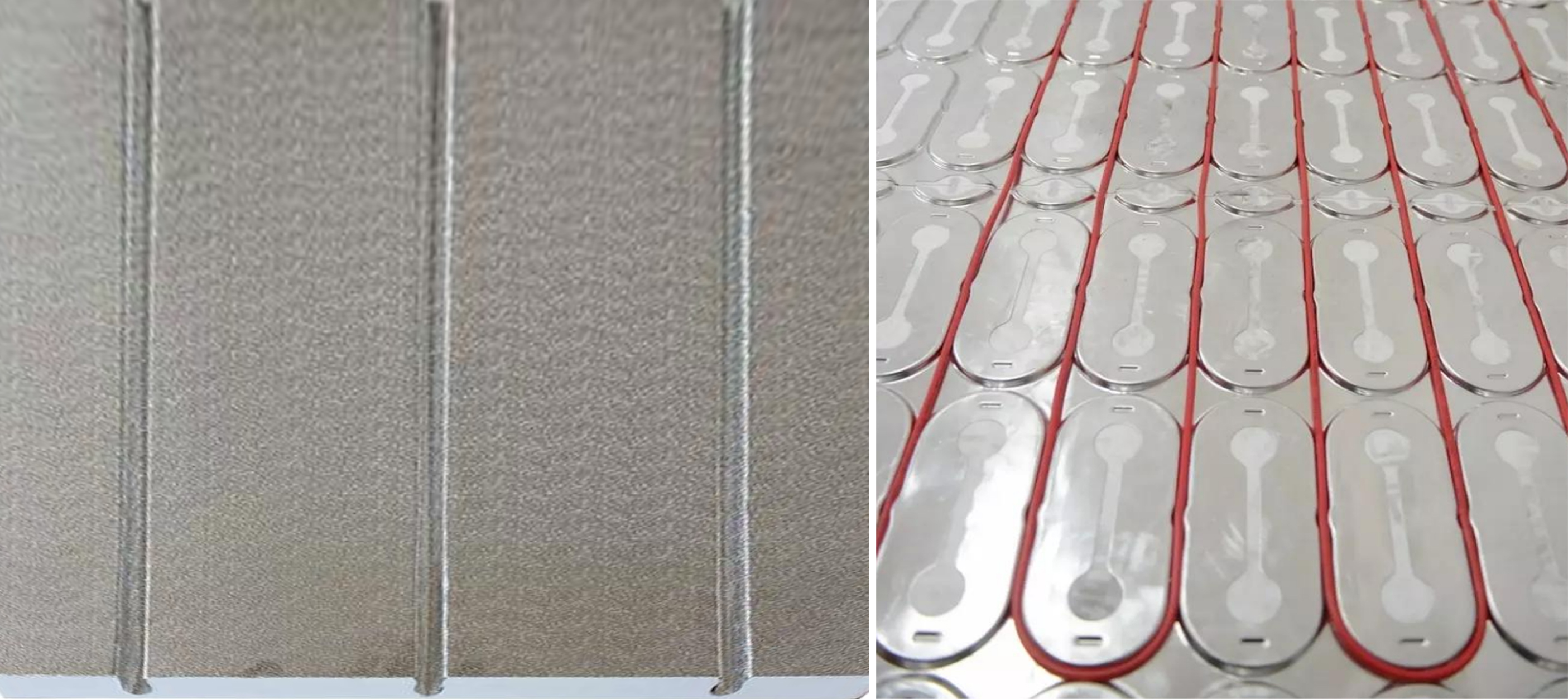

采用防锈合金铝板和高密度环保挤塑板沟槽复合而成，模块厚度30mm，抗压强度25吨/㎡，防锈合金铝板抗水泥腐蚀，表面增加氟碳涂层，提高与水泥附着力和粘接强度，模块中间预留1根锚固空槽，让水泥下沉18mm形成板樑牢固结构，表面可湿贴、薄贴或干贴地砖，总成厚度5-7cm，或表面自流平后铺地板，原地面不需要找平，整平即可。全铝板均热+薄水泥蓄热，标况供热量高达146W，比普通湿式地暖提高60%；标况供冷量达46W，比普通湿式地暖提高约3倍。

防锈铝板干贴地暖模块采用长1.8米宽0.6米的大面积.单管槽.万能盘管结构设计，具有抗水泥腐蚀、地暖效果好、施工简便、无地砖松动和地板响声隐患、系统节能、地面调温供冷量大、夏季空调凉爽、升温快可即开即用行为节能一半费用！尤其适用于表面贴地砖、地砖地板混装户型的高效地暖、两联供及地面调温五恒系统场合。

四、防锈铝板干式地暖的应用技术优势-含地砖总成厚度6.5cm

1、厚度薄省层高，不需抬高进户门

防锈铝板干式地暖模块增加1根锚固空槽，让贴砖水泥下沉18mm并形成板樑牢固结构，可有效降低贴砖水泥厚度1cm，实现干式地暖薄贴地砖总厚度6.5cm！地板区在防锈铝板模块上水泥找平或自流平后铺地板，混装户型地暖总成6.5cm、全地板户型总成5.5cm，厚度薄、重量轻，安装时不需要抬高防盗门；原地面不用找平，不改变装修工序流程，与装修配合最为简单。

2、散热量大，地暖地暖效果好

全铝板均热+薄水泥蓄热，干式地暖散热量比湿式地暖平均提高了60%，达146W，地暖效果好并消除了南方两联供地暖不够热的隐患。经实测对比，在相同水温下，防锈铝板干式地暖表面温度比湿式地暖提高5℃、房间温度提高3℃左右。

3、升温快地面保温好，可行为节能一半费用

干式地暖铝板导热率是水泥180倍，地面保温好向下传热损失小、比湿式地暖平均减少约25%，开机1小时升温，关机后可维持3小时，白天关地暖12小时不影响晚上使用，可实现燃气壁挂炉、两联供地暖行为节能50%左右。

4、抗水泥腐蚀，根除地砖松动隐患

采用防锈合金铝板，长期抗水泥腐蚀；表面增加氟碳抗氧化涂层，提高与水泥附着力和粘接强度；预留1根锚固空槽，让水泥下沉18mm形成板樑牢固结构，可根除地砖松动隐患。从根本上解决南方湿式地暖因人为减薄水泥厚度导致的地砖松动开裂等问题。

5、无地板响声、局部松软隐患

防锈铝板干式地暖铺地板，采用先铺地暖模块，后自流平或水泥找平再铺地板，可完全根除干式地暖地板响声隐患，且脚感踏实无局部松软现象，原地面不需要找平，简单整平即可。与先找平后铺模块再铺地板的装修成本一样，但脚感结果大幅改善！

6、一次性施工，装修配合简单

混装户型在贴地砖前一次性铺设防锈铝板干式地暖，餐客厅在防锈模块上正常贴地砖，房间在防锈模块上自流平或找平垫高后铺地板，原地面不需要找平；全地板户型在水电结束后一次性铺设防锈铝板干式地暖，表面做1cm厚自流平，后期铺地板，不改变地暖和装修工序，施工配合简单；与在原地面先找平后铺地板的装修成本相同。

7、夏季供冷地面调温效果优越

全铝板均热+薄水泥蓄热，标况16℃的地面供冷量高达46W，比普通湿式地暖提高约3倍，辐射对流比提高约40%，大幅提高地面调温三恒五恒系统的夏季体感舒适度，风盘开低挡室内无噪音。

8、辐射供冷无结露隐患

铝板干式地暖的地面热惰性小，冷热反应快，更有利于精准控温，高水温供冷无结露隐患；干式地暖模块防潮性能优越，可消除地面长期供冷时地板含水量超标霉变隐患。

9、水阻力小无气堵、脏堵隐患

防锈铝板干式地暖一般采用DN13管100间距，和DN16管120间距，其有效热交换面积和水容量均较大，水阻力较小，分别适合空气源热泵一次系统和二次系统，各项性能均优于毛细管湿式地暖。铝板干式地暖管径粗、水容量大，不需加泵无气堵隐患，用小水箱或不用水箱；湿式毛细管阻力大需加泵和加大水箱，并设置脱气除污器。

五、防锈铝板干式地暖模块应用选型及简易施工要点

1.选型：混装和全装户型均选用一种型号地暖模块（TF30系列），采购简单易库存。空气源两联供二次系统、天氟地水两联供、冷凝炉用DN16管防锈铝板模块；空气源两联供一次系统用DN13管防锈铝板模块。

2.施工：混装户型防锈铝板干式地暖施工流程和蘑菇板湿式地暖一样，对地面平整度无专业要求，只要地面整平无线管即可，在贴地砖前与主管道一并进场施工，1按图摆放固定模块-2铝箔胶带贴缝-3脚踩嵌入管道，试压完毕交付装修；地砖区正常贴地砖，房间地板区找平垫高后铺地板，不改变装修流程。

全地板户型防锈铝板干式地暖施工流程与混装户型一样，交付后在防锈模块表面做一层1cm厚自流平，后期铺地板，不再铺设防潮垫！
